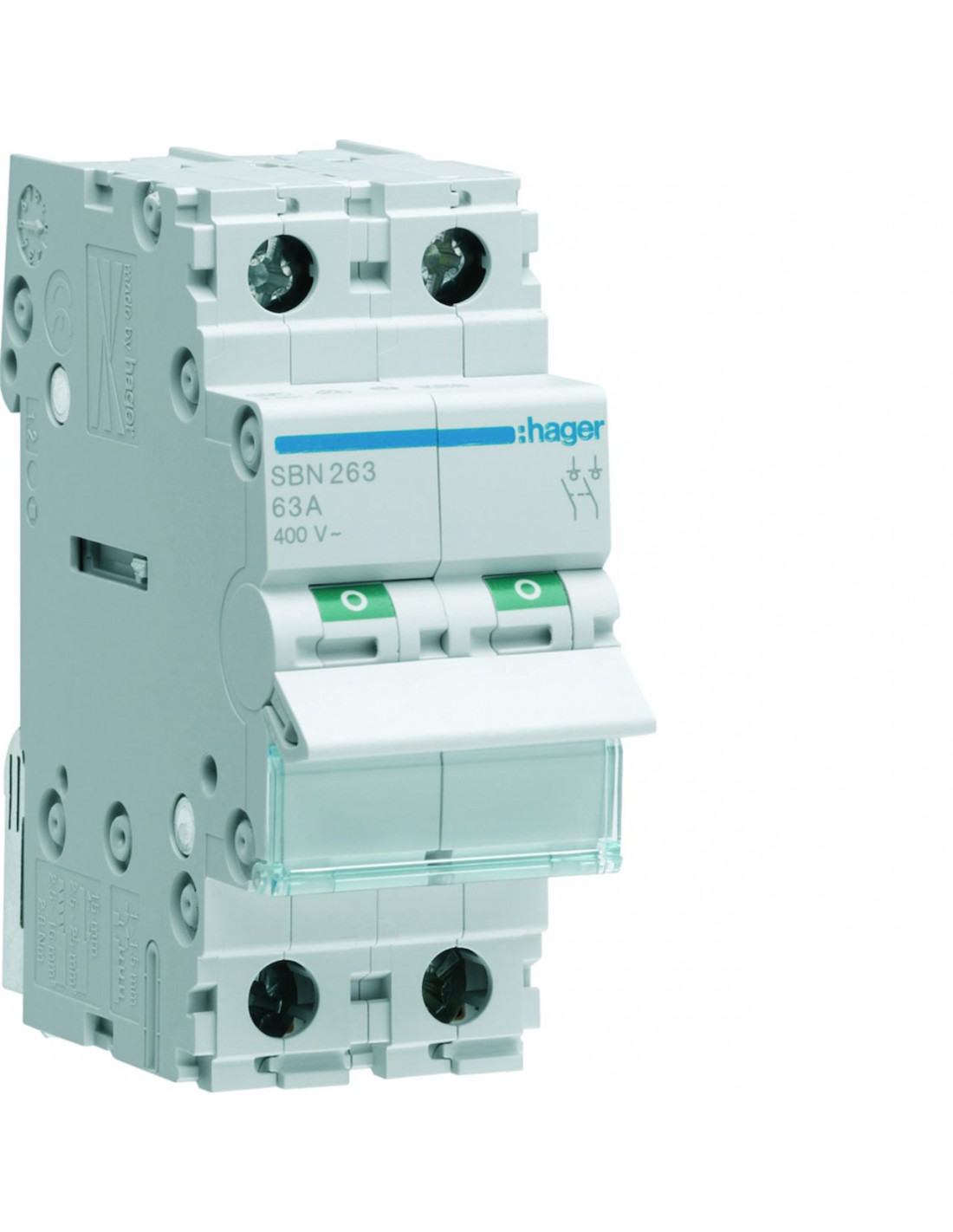

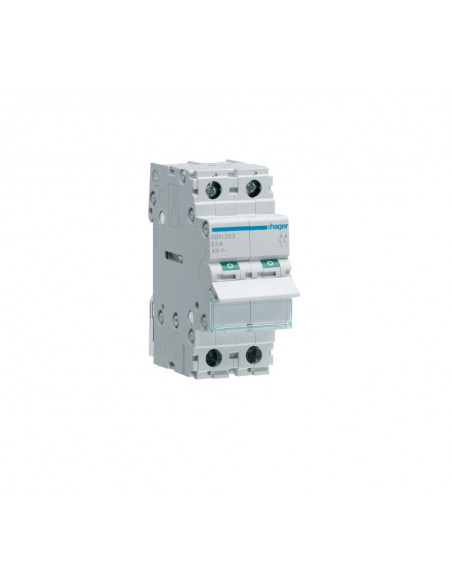

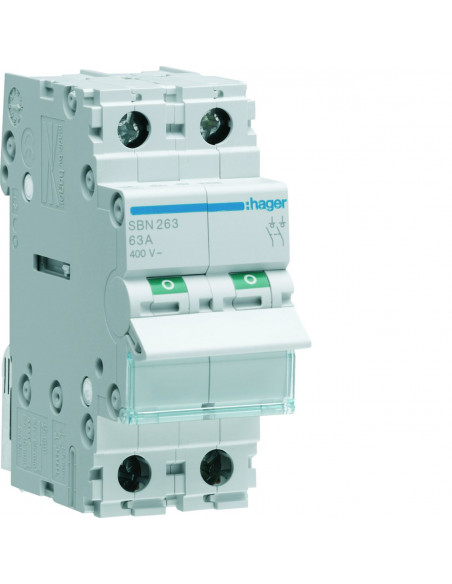

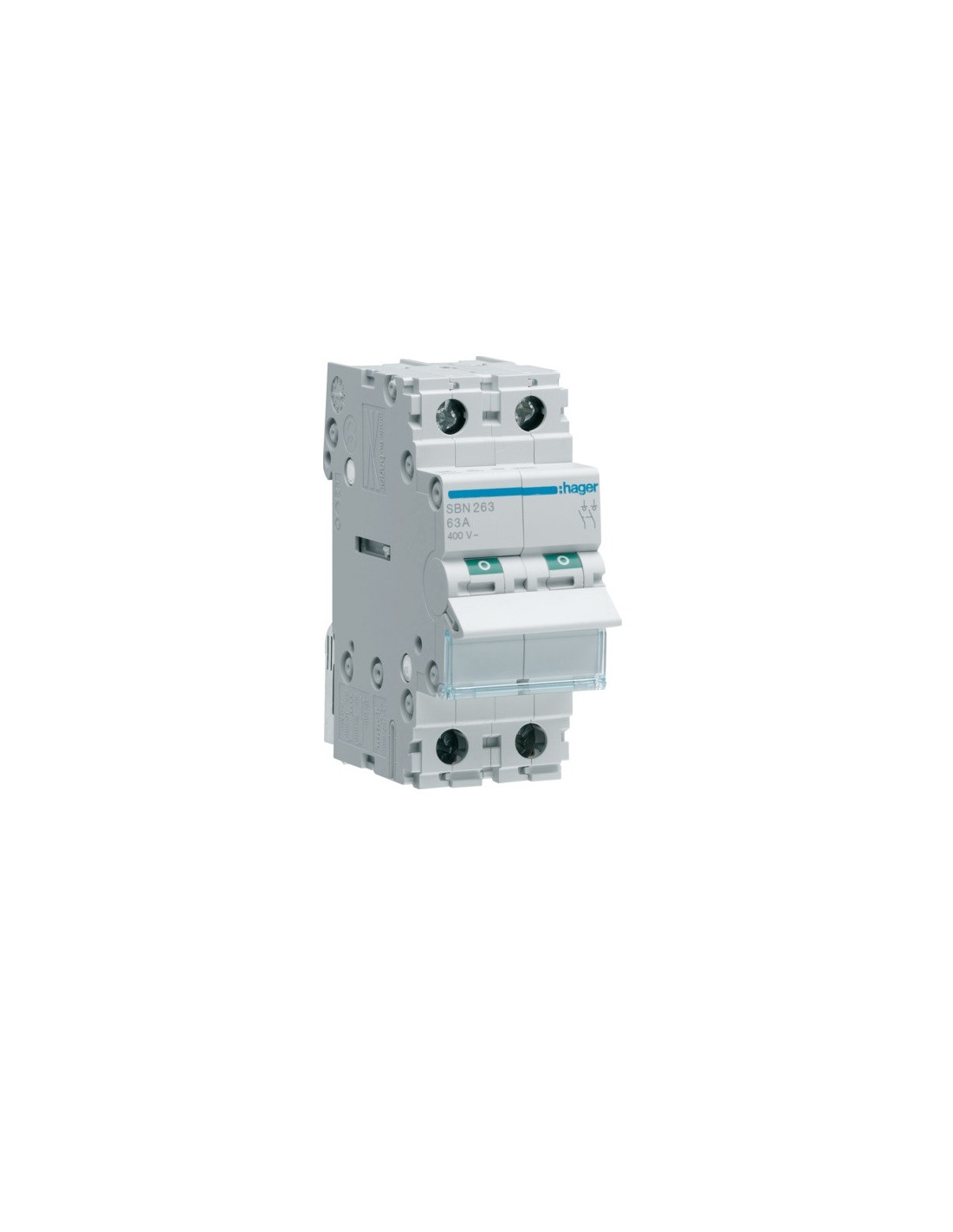

Interrupteur Sectionneur 2 Pôles 63A HAGER SBN263 (551021)

Interrupteur Sectionneur 2 Pôles 63A HAGER SBN263 (551021)

Le SBN263 est un interrupteur sectionneur 2 pôles modulaire de Hager. Son intensité nominale de 63A et ses bornes décalées sur 2 modules en font une solution idéale pour assurer la mise en sécurité des tableaux électriques notamment dans les installations tertiaires. Il est compact, et permet d'optimiser l'espace utilisé dans le tableau électrique.

• Largeur en nombre de modules 2
• Nombre de pôles 2
• Calibre 63 A
• Archi­tec­ture

  • Nombre de pôles

    2
  • Type d'or­gane de commande

    Inter­rup­teur de coupure
  • Type de pôles

    2P

  Courant élec­trique

  • Courant nominal IN

    63 A
  • Courant assigné d'em­ploi en AC21 en caté­gorie A

    63 A
  • Courant assigné d'em­ploi en AC21 en caté­gorie B

    63 A
  • Courant assigné d'em­ploi en AC22 en caté­gorie A

    63 A
  • Courant assigné d'em­ploi en AC22 en caté­gorie B

    63 A
  • Pouvoir de ferme­ture en court-­cir­cuit Icm sous 415V AC selon IEC 60947-3

    1,33 kA
  • Courant assigné admis­sible Icw 1s IEC60947

    0,94 kA
  • Courant de court-­cir­cuit condi­tionnel Inc avec fusible suivant IEC/EN60669-2-4

    6000A/80A gG parallel 32A gG

  Instal­la­tion, montage

  • Couple de serrage

    2,80 - 2,80 Nm
  • Type de raccor­de­ment bas pour produits modu­laires

    Borne bicon­nect

  Tension

  • Tension assi­gnée d'em­ploi Ue

    400 - 400 V
  • Type de tension d'ali­men­ta­tion

    AC
  • Tension assi­gnée d'iso­le­ment

    440 V
  • Tension assi­gnée de tenue aux chocs

    6 000 V

  Capa­cité

  • Nombre de modules

    2

  Sécu­rité

  • Classe de protec­tion (IP)

    IP20

  Fréquence

  • Fréquence

    50 - 60 Hz

  Dimen­sions

  • Hauteur

    83 mm
  • Largeur

    35 mm
  • Profon­deur

    68 mm
  Equi­pe­ment

  • Nombre de contacts NO

    2
  • Nombre de contacts NC

    0

  Condi­tions d'uti­li­sa­tion

  • Tempé­ra­ture de service

    -20 - 70 °C
  • Tempé­ra­ture de stocka­ge/­trans­port

    -40 - 80 °C

  Raccor­de­ment

  • Section de raccor­de­ment en câble souple

    2.5 - 16 mm²
  • Section de raccor­de­ment en câble rigide

    2.5 - 25 mm²

  Endu­rance

  • Endu­rance méca­nique nombre de manœuvres

    60 000
  • Endu­rance élec­trique à charge nomi­nale en AC21 en nombre de cycles

    5 000
  • Endu­rance élec­trique à charge nomi­nale en AC22 en nombre de cycles

    5 000

  Puis­sance

  • Puis­sance dissipée en entrée

    4,60 W
  • Puis­sance dissipée par pôle à In

    2,30 W

  Connec­ti­vité

  • Aligne­ment des bornes basses pour appa­reils modu­laires

    Bornes alignées
  • Aligne­ment des bornes hautes pour appa­reils modu­laires

    Bornes alignées

  Compa­ti­bi­lité

  • Compa­tible avec montage Rail DIN

    Oui
