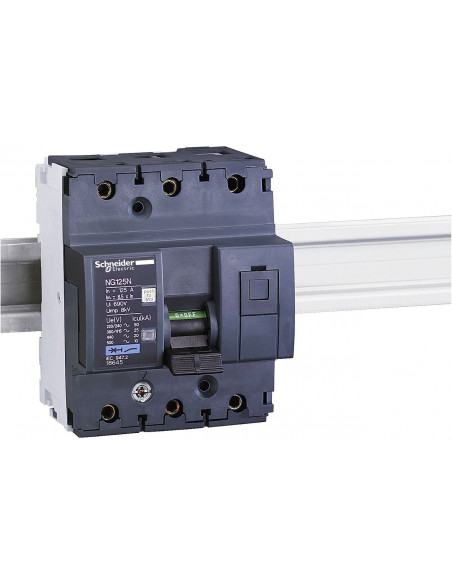

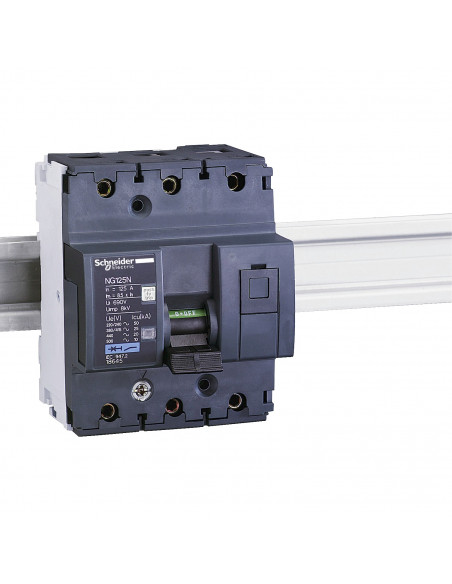

Acti9 NG125N disjoncteur modulaire 3 Pôles 63A courbe C SCHNEIDER 18639

Acti9 NG125N disjoncteur modulaire 3P 63A courbe C SCHNEIDER 18639

Ce disjoncteur modulaire Acti9 NG125N est conçu pour résister aux installations industrielles les plus difficiles. En version 3P 63A Courbe C, son pouvoir de coupure assigné en court-circuit peut atteindre 25kA sur les réseaux 380/415Vca.

L'Acti9 NG125N 3P 63A Courbe C protège contre les courts-circuits et les courants de surcharge. Il est destiné aux bâtiments industriels et tertiaires. En largeur de 9 pas de 9mm, monté sur rail DIN, il offre un haut pouvoir de coupure. Le disjoncteur modulaire basse tension de la gamme Acti9 NG125N 3P 63A Courbe C est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Ce disjoncteur gamme Acti9 NG125N, 3P 63A, possède un verrou métal. qui lui confère une bonne tenue sur rail DIN. Il est doté de cages profondes striées qui permettent un raccord. en toute sécurité grâce à un serrage par Clé 6 Pans. Les performances du produit NG125N de la gamme Acti9 répondent à la norme NF EN 60947-2. Ce produit est certifié Green Premium, l'écolabel promesse de performances durables et respectueuses de l'environnement. Il est également conforme ROHS UE. Les Acti9 NG125 propose de nombreux accessoires disponibles en option comme les blocs diffs instantanés, sélectifs ou retardés. D'autres accessoires de raccordement sont proposés tels les cache-bornes, les peignes ou les commandes rotatives. Sans oublié les accessoires de signalisation (OF, SD) et des accessoires de déclenchement (MN,MX).Il a une endurance électrique allant jusqu'à 10000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension de fonctionnement Ue est égale ou inférieure à 375VCC, 220VCA à 240VCA, 380VCA à 415VCA, 440VCA ou 500VCA. La tension d'isolation nominale Ui est de 690VCA. La tension de tenue aux chocs nominale Uimp est de 8kV. La fréquence de fonctionnement est de 50Hz ou 60Hz. Il se monte sur rail DIN. Sa largeur est de 9 pas de 9mm. Le degré de pollution est de 3. La catégorie de surtension est IV. Les dimensions sont (L) 81mm x (H) 103mm x (P) 81mm. Le poids est de 0,72kg. Selon IEC/EN 60529, il a un degré de protection IP20 sur ses borniers en coffret. La température de fonctionnement est de -30°C à 70°C. La température de stockage est de -40°C à 70°C.

Série Ng125 : La gamme de blocs diffs modulaires Acti9 Vigi NG125 est conçue pour fonctionner spécifiquement avec les disjoncteurs miniatures Acti9 NG125 jusqu'à 125A. Insensibles aux perturbations, ces produits sont faciles à installer grâce à la conception "détrompée" pour assurer une protection "tête de groupe" et concevoir des tableaux optimisés.

Acti9 NG125N
disjoncteur
3 Pôles
63A
Courbe C
Ui 690V CA
Pouvoir de coupure : 10kA Icu
500 V CA 20kA Icu
440 V CA 20kA Icu
<= 375 V CC 25kA Icu
380...415 V CA 50kA Icu
220...240 V CA
Uimp 8kV
9 pas de 9 mm
