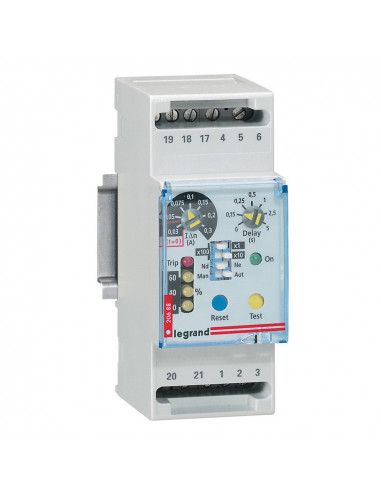

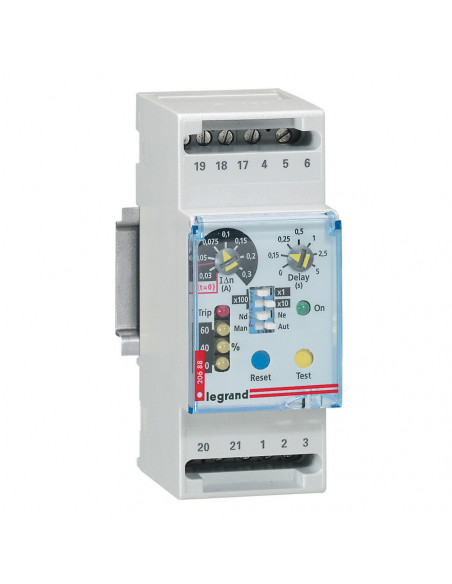

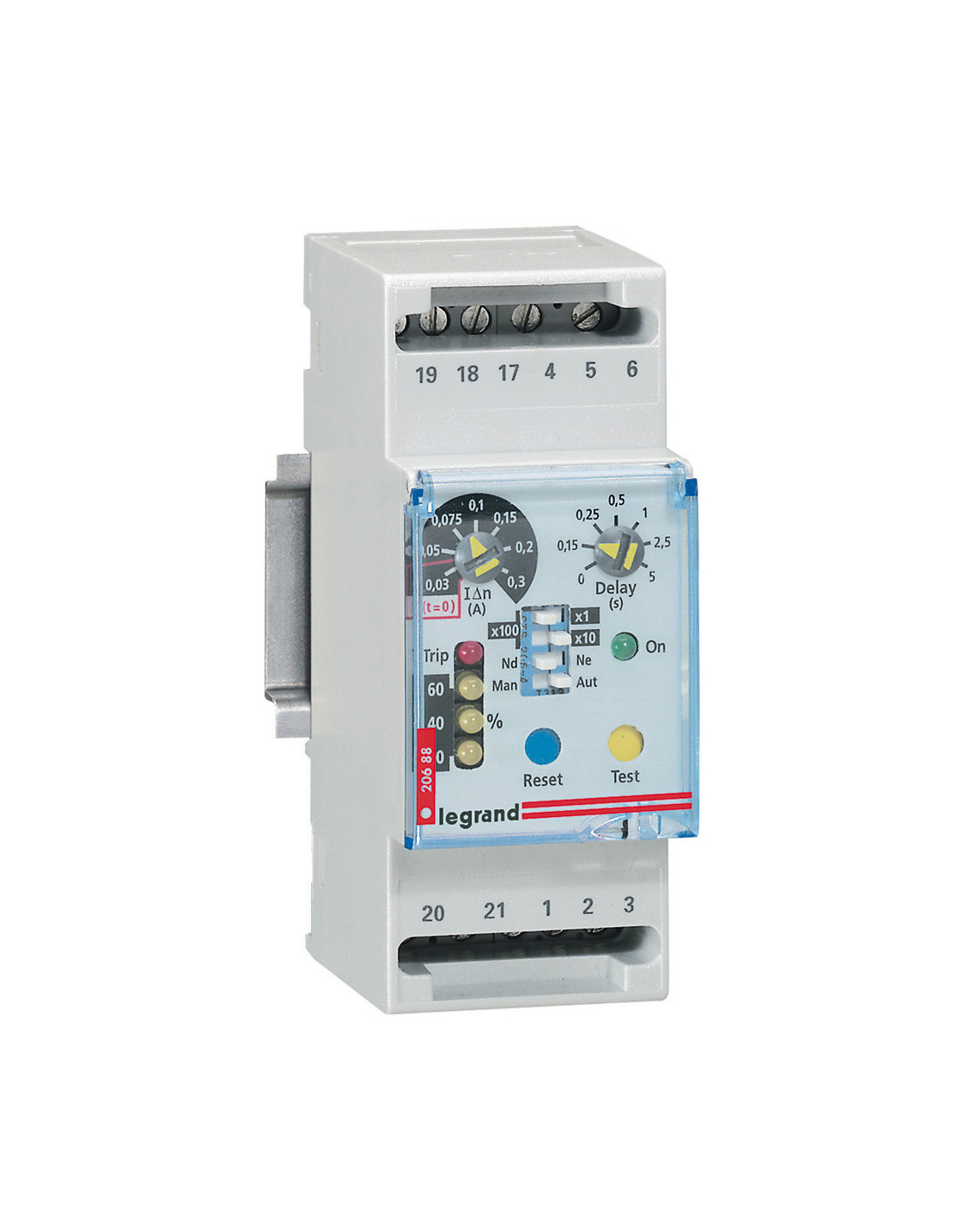

Relais différentiel pour DPX et DPX³ enclipsable sur rail 2 modules LEGRAND 026088

• Relais différentiel 230V à 240V - 50Hz à 60Hz - Type A pour disjoncteur DPX³ ou interrupteur DPX³-I
• Equipé :- d'une fenêtre rabattable et plombable- d'un contact auxiliaire- d'une LED verte indiquant la mise sous tension- de 3 LEDs jaunes indiquant respectivement la quantité du courant maximum du défaut d'isolement entre phase et terre : 20%, 40% et 60%- d'une LED rouge indiquant en position fixe le dépassement de la valeur du courant de défaut d'isolement, en position clignotante la rupture d'une des connexions entre tores et relais

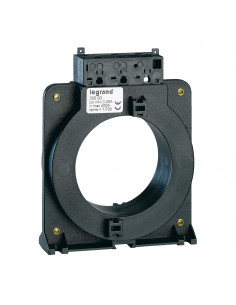

• S'associe aux tores :- Ø35mm : sensibilité réglable (0,03A, 0,05A, 0,075A, 0,1A, 0,15A, 0,2A, 0,3A, 0,5A, 0,75A, 1A, 1,5A, 2A, 3A, 5A, 7,5A, 10A, 15A, 20A, 30A)- Ø80mm : sensibilité réglable(0,05A, 0,075A, 0,1A, 0,15A, 0,2A, 0,3A, 0,5A, 0,75A, 1A, 1,5A, 2A, 3A, 5A, 7,5A, 10A, 15A, 20A, 30A)- Ø140mm et Ø210mm : sensibilité réglable (0,3A, 0,5A, 0,75A, 1A, 1,5A, 2A, 3A, 5A, 7,5A, 10A, 15A, 20A, 30A)- Ø150mm : sensibilité réglable (0,5A, 0,75A, 1A, 1,5A, 2A, 3A, 5A, 7,5A, 10A, 15A, 20A, 30A)- Ø310mm : sensibilité réglable (1A, 1,5A, 2A, 3A, 5A, 7,5A, 10A, 15A, 20A, 30A)
• Déclenchement réglable à : 0s, 0,15s, 0,25s, 0,5s, 1s, 2,5s, 5 secondes
• 2 modules DIN

Recommandations / restrictions d’usages

• Le relais différentiel doit être réglé en fonction du besoin de sélectivité différentielle en temps et sensibilité

Information sur la gamme

Adaptée à tous les chantiers, la gamme DPX³ propose 4 tailles de disjoncteurs de puissance, pour des calibres entre 16 A et 1600 A et des pouvoirs de coupure allant de 16 à 100 kA. Elle offre également un large choix de versions permettant de répondre à toutes les exigences : déclencheurs magnétothermiques ou électroniques selon le niveau de protection requis, appareils fixes, débrochables et extractibles selon le niveau de maintenance souhaité et disjoncteurs différentiels. Avec les disjoncteurs DPX³ électroniques à mesure intégrée, il est possible de surveiller les paramètres et les consommations des différents circuits de l’installation, sans appareil ni accessoire supplémentaires. La sélectivité entre les disjoncteurs est optimale grâce aux performances des appareils DPX³, dans les configurations critiques, la sélectivité dynamique et la sélectivité logique offertes par les unités de protection des DPX³ électroniques permettent d’assurer une continuité de service maximale.
