Les installation
Equipé de 2 griffes d’accrochage, permettant de remplacer le disjoncteur au milieu d’une rangée peignée sans déconnecter les autres produits
Les utilisation
Equipé d’un porte-étiquette pour repérage visuel simple et rapide du circuit protégé - Indication visuelle immédiate du statut ON et OFF sur la manette en vert et rouge - Visualisation de déclenchement sur défaut différentiel par voyant jaune en face avant
Information sur la gamme

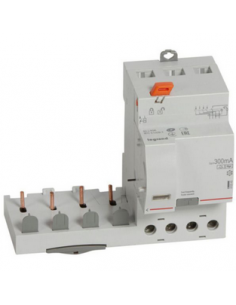

En réussissant l'alliance performante entre pouvoir de coupure élevé, forte intensité nominale et faible encombrement, les disjoncteurs modulaires DX³ répondent parfaitement aux contraintes de sélectivité et de gain de place, tout en assurant une protection optimale des personnes et des biens définie par la norme NF C 15-100. Ils permettent d'éviter la mise hors service de toute l'installation en cas de défaut et de renforcer le pouvoir de coupure de la protection aval. Ils peuvent être installés dans des chantiers résidentiels, petit tertiaire et grand tertiaire avec des pouvoirs de coupure de 6 kA à 50 kA. Le disjoncteur DX³ STOP ARC est une nouveauté Legrand, qui limite le risque d'incendie causé par des défauts d'arc électrique. La gamme DX³ est également composée de disjoncteurs différentiels, d'interrupteurs différentiels ainsi que d'auxiliaires qui assurent le déclenchement à distance des disjoncteurs, et de blocs différentiels adaptables.

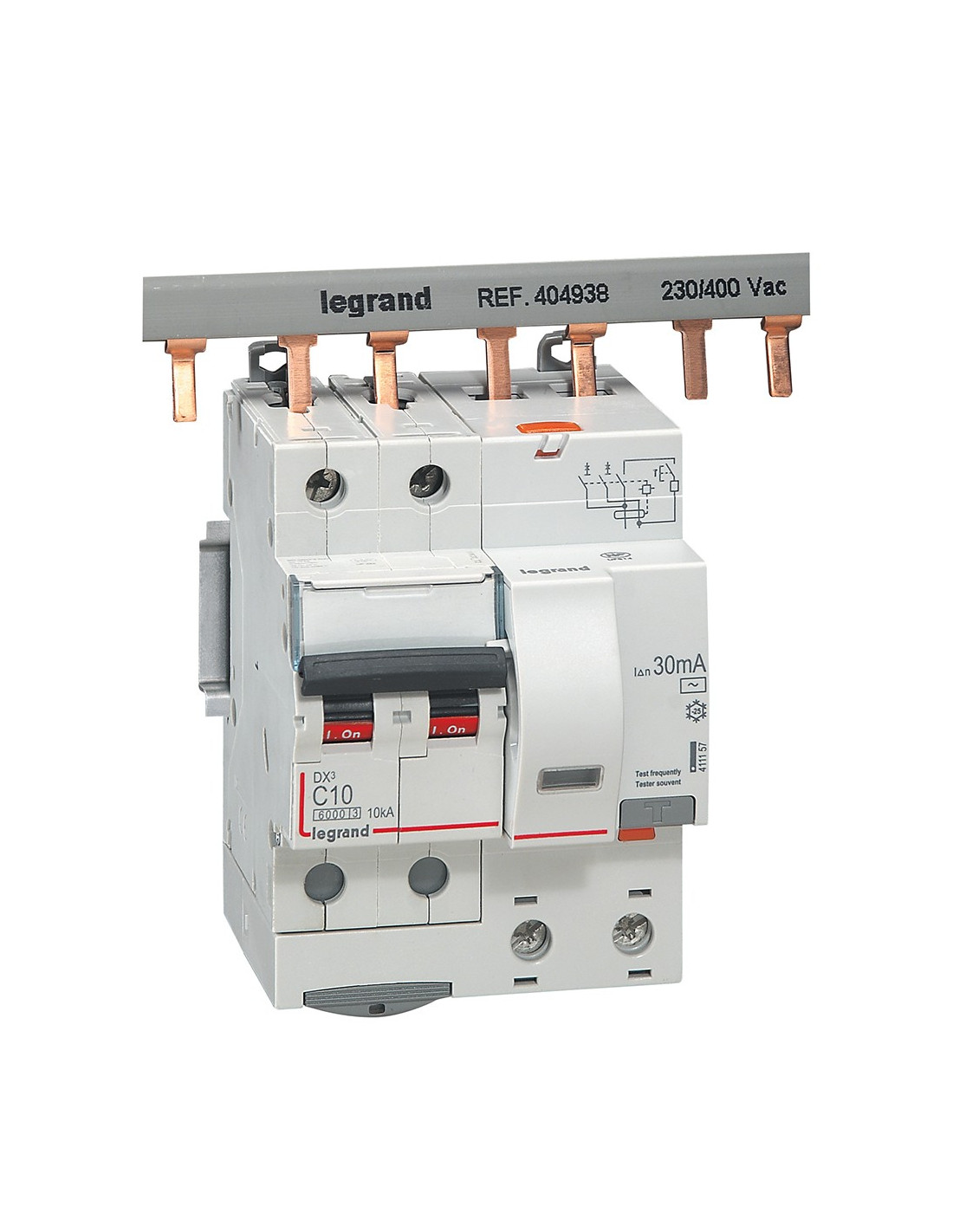

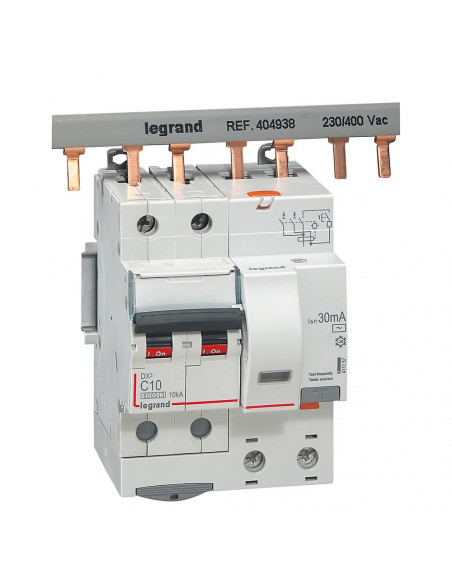

- Nombre de pôle(s) 2
- Nombre de pôles protégés 2
- Tension 230 V
- Calibre 10 A
- Sensibilité / courant de défaut nominal (IΔn) 0.03 A
- Type de différentiel AC
- Classe de limitation d'énergie (I²t) 3
- Pouvoir de coupure assigné selon EN 61009 6 kA
- Pouvoir de coupure nominal selon IEC 60947-2 (Icu) 10 kA
- Pouvoir de coupure nominal selon EN 61009-1 (Icn) 6 kA
- Tenue au courant de choc 0.25 kA
- Type de tension AC
- Fréquence 50 Hz
- Courbe C
- Pôle neutre sectionné simultanément Oui
- Avec dispositif de verrouillage Oui
- Degré de pollution 2
- Largeur en nombre de modules 4
- Profondeur d'encastrement 44 mm
- Montage encastré Oui
- Immunisé contre déclenchements intempestifs Non
- Classe de protection (IP) IP20
- Section de raccordement cable rigide 1-35 mm²
- Section de raccordement cable souple 1-25 mm²
- EAN/Gencode 3245064111577
