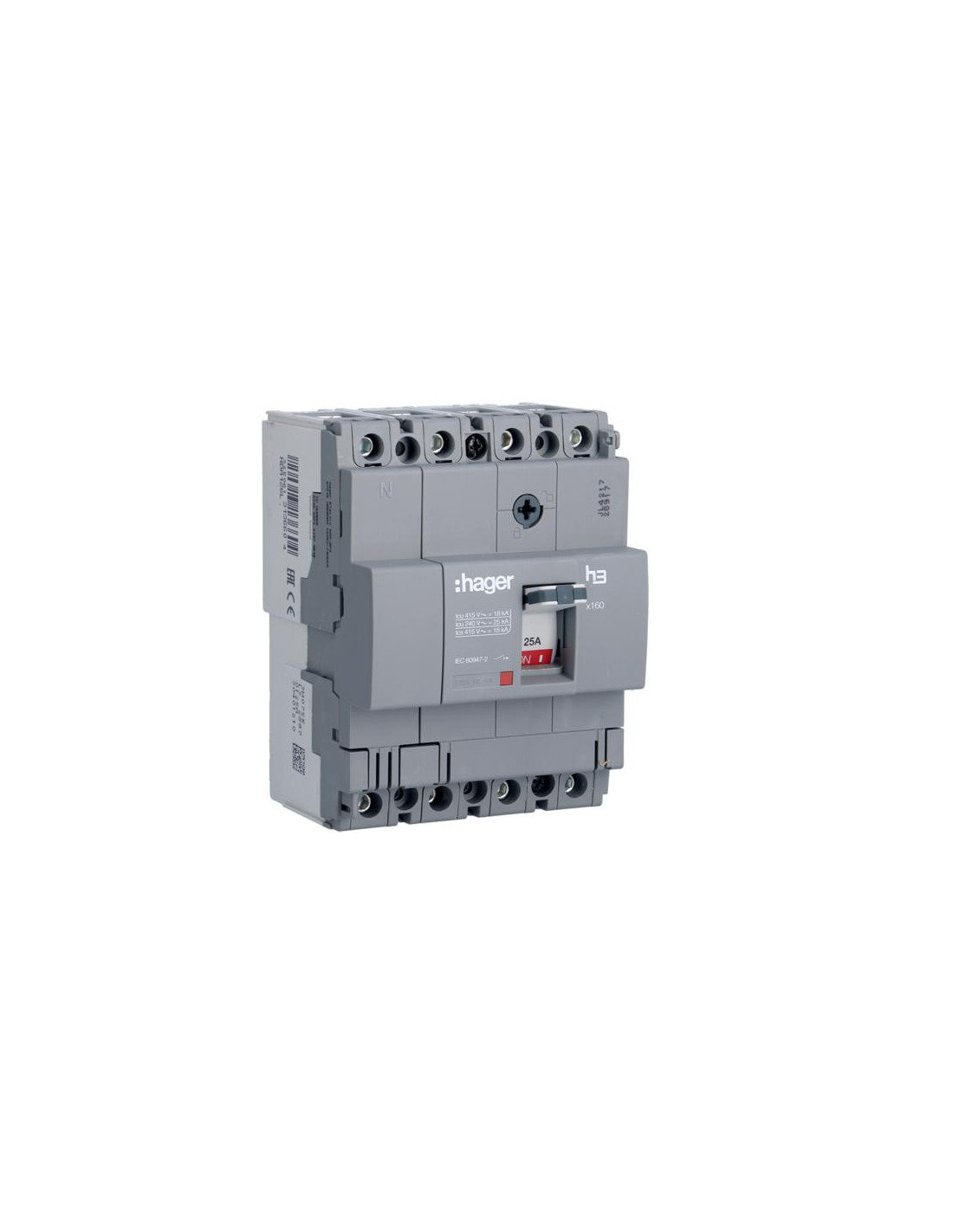

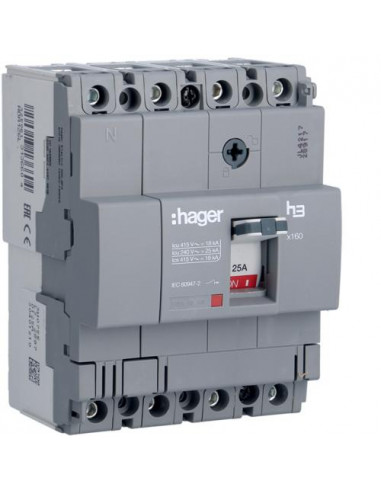

Disjoncteur boîtier moulé x160 4 Pôles 18kA 125A fixe HAGER HDA126L
Type de commande:
Manette
Type de boitier:
Produit complet
Nombre de pole protégé:
4
Nombre de pôles:
4 P
Type de pôles:
4P4D
Mode de fixation:
Rail DIN symétrique ou asymétrique
Produit équipé de la fonction protection:
oui
Bloc de déclenchement:
TM F/F
Protection différentielle intégrée:
oui
Compatible avec montage Rail DIN:
oui
Commande motorisée intégrée:
non
Fréquence assignée:
50/60 Hz
Tension assignée d'emploi Ue:
220/415 V
Tension assignée d'isolement:
690 V
Tension assignée de tenue aux chocs:
8000 V
Equipé d'une bobine de minimum de tension:
non
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2:
18 kA
Pouvoir de coupure de service Ics sous 220V AC selon IEC 60947-2:
25 kA
Pouvoir de coupure de service Ics sous 230V AC selon IEC 60947-2:
25 kA
Pouvoir de coupure de service Ics sous 240V AC selon IEC 60947-2:
25 kA
Pouvoir de coupure de service Ics sous 380V AC selon IEC 60947-2:
18 kA
Pouvoir de coupure de service Ics sous 400V AC selon IEC 60947-2:
18 kA
Pouvoir de coupure de service Ics sous 415V AC selon IEC 60947-2:
18 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2:
25 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2:
25 kA
Pouvoir de coupure ultime Icu sous 380V AC selon IEC 60947-2:
18 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2:
18 kA
Cran de réglage thermique xIN:
1
Valeur du réglage thermique:
125 A
Courant assigné à 10°C selon IEC 60947-2:
148,8 A
Courant assigné à 15°C selon IEC 60947-2:
146 A
Courant assigné à 20°C selon IEC 60947-2:
143,2 A
Courant assigné à 25°C selon IEC 60947-2:
140,3 A
Courant assigné à 30°C selon IEC 60947-2:
137,4 A
Courant assigné à 35°C selon IEC 60947-2:
134,4 A
Courant assigné à 40°C selon IEC 60947-2:
131,3 A
Courant assigné à 45°C selon IEC 60947-2:
128,2 A
Courant assigné à 50°C selon IEC 60947-2:
125 A
Courant assigné à 55°C selon IEC 60947-2:
121,6 A
Courant assigné à 60°C selon IEC 60947-2:
118,2 A
Courant assigné à 65°C selon IEC 60947-2:
114,7 A
Courant assigné à 70°C selon IEC 60947-2:
111,1 A
Puissance dissipée par pôle à In:
11 W
Puissance dissipée totale sous IN:
33 W
Endurance électrique en nombre de cycles:
1000
Endurance mécanique nombre de manoeuvres:
4000
Profondeur produit installé:
68 mm
Hauteur produit installé:
130 mm
Largeur produit installé:
100 mm
Couple de serrage:
6Nm
Montage sur rail DIN avec adaptateur en option:
non
Section de raccordement en câble rigide:
4 / 95mm²
Section de raccordement en câble souple:
4 / 70mm²
Branchement:
Connexions frontales
Type de connexion:
cage à vis
Valeur du réglage magnétique:
1500 A
Accessoriable:
oui
Commande motorisée optionnelle:
oui
Texte norme:
IEC 60947-2
Directive européenne RoHs:
conformité volontaire
Directive européenne WEEE:
concerné
Indice de protection IP:
IP4X
Degré de pollution suivant IEC 60664 / IEC 60947-2:
3
Altitude:
2000 m
Température de calibration:
50 °C
Caractéristiques
Dimensions
96 x 100 x 130 mm
Garantie
2 ans
Pays fabrication
PL
Code douane
85362090
Ampérage
125A
Marque
Référence
HAG-HDA126L
code EAN
3250613136604
