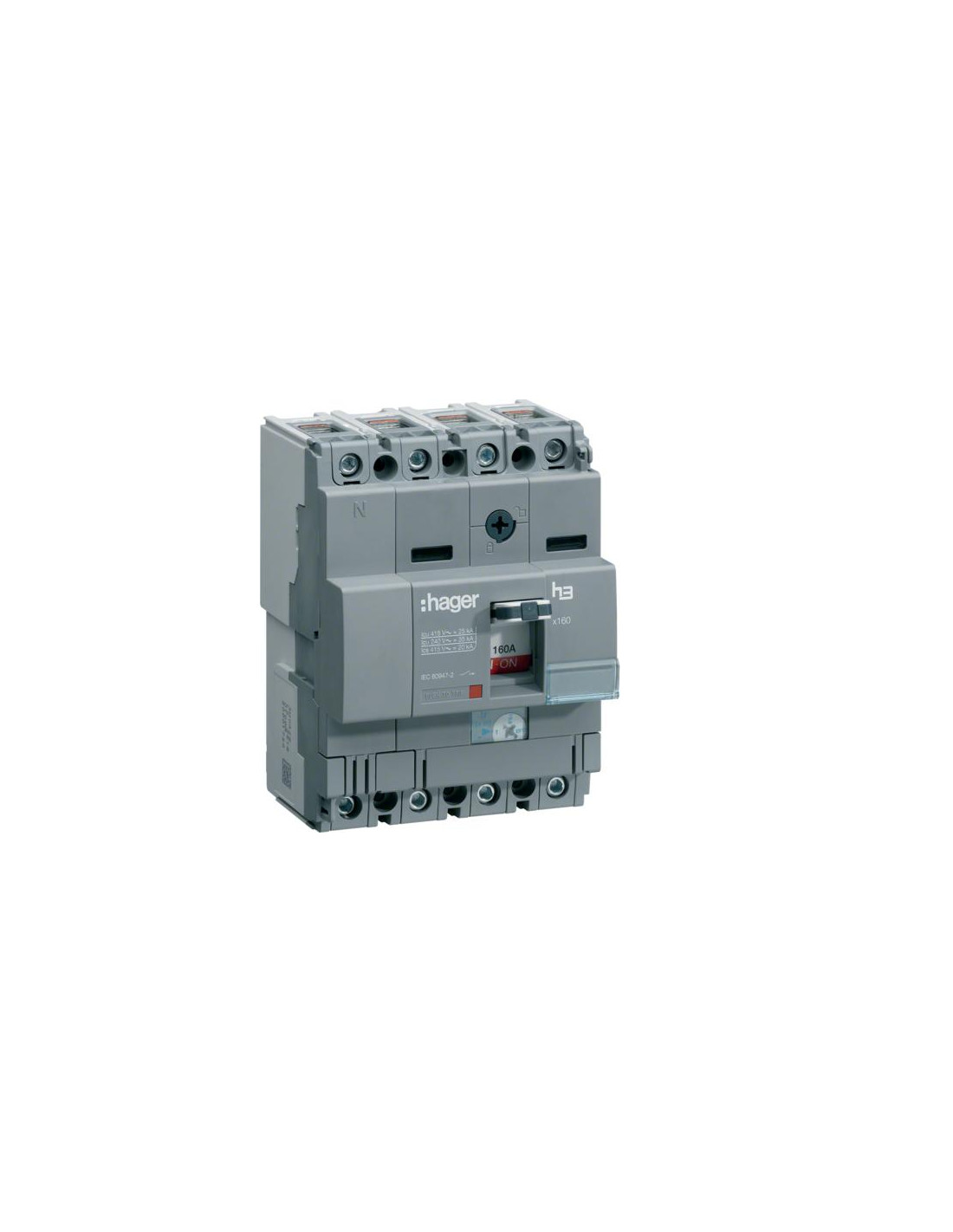

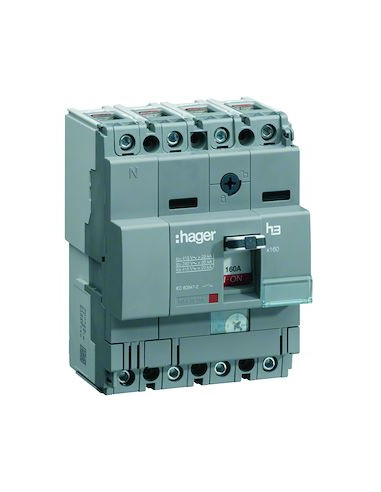

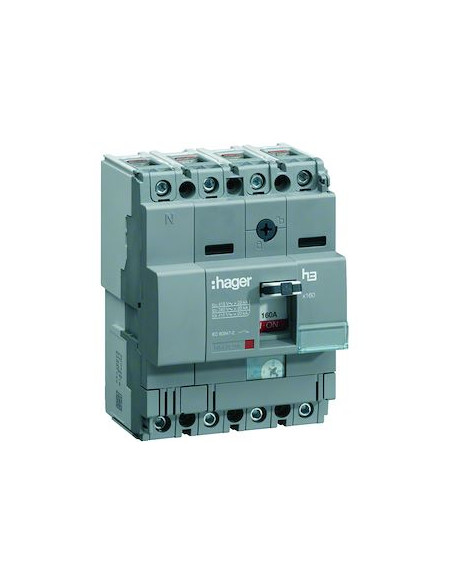

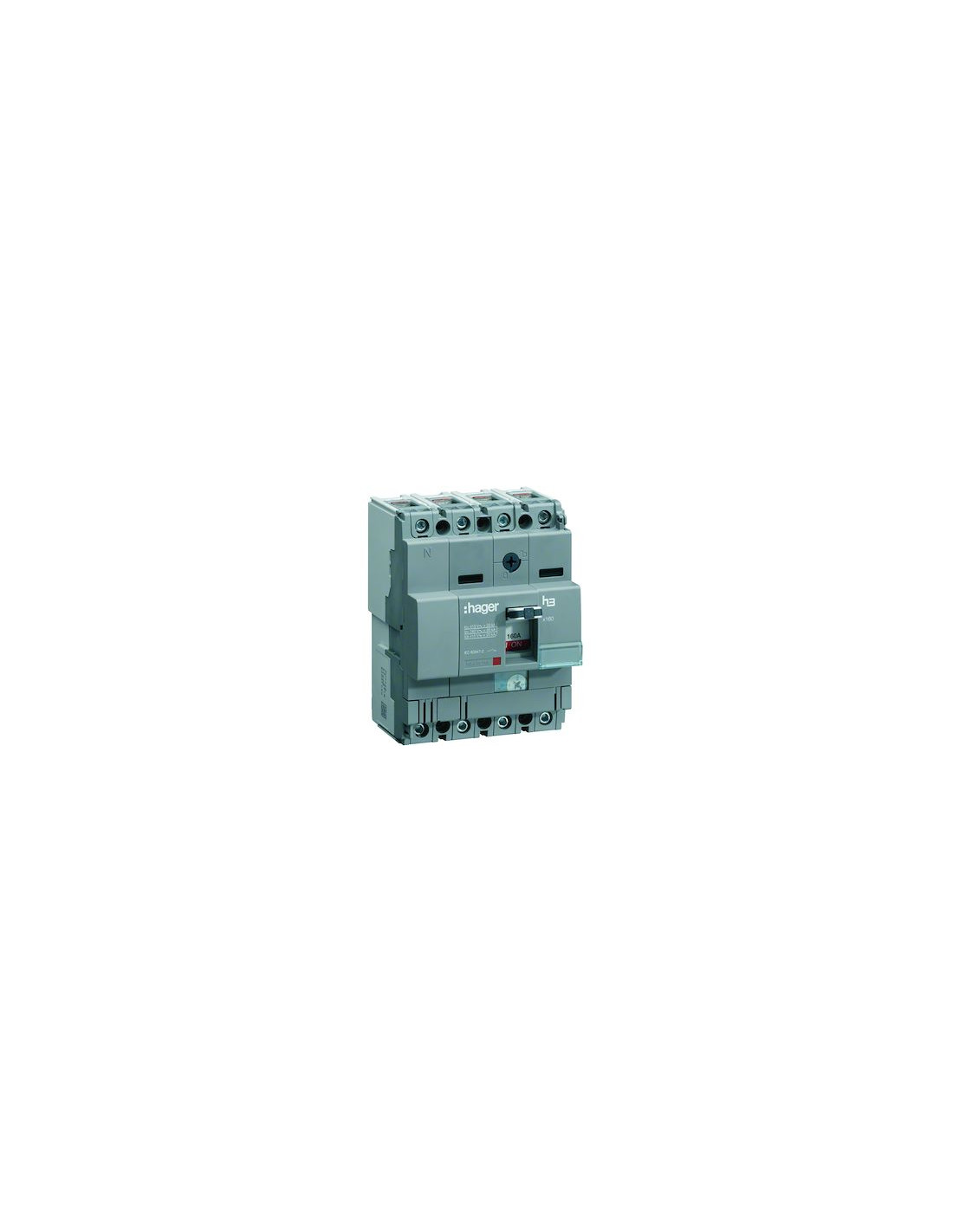

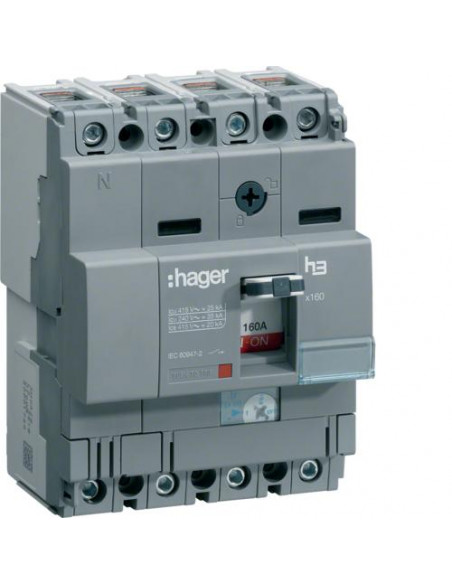

Disjoncteur boîtier moulé x160 4 Pôles 25kA 125A HAGER HHA126H
Produits combinant ésthétique, robustesse, performance, facilité et sécurité de mise en œuvre
Protégez vos bâtiments avec les boîtiers moulés h3 et h3+ jusqu'à 1600 A dans les bâtiments tertiaires et locaux professionnels et améliorez la performance énergétique avec les versions communicantes energy Existe en : 6 tailles (x160, P160, P250, x/P630, h1000 et h1600); Icu de 18 kA à 70 kA; 3P et 4P; Versions AB avec ou sans différentiel dédiées aux branchements à puissance surveillée; Version interrupteur à déclenchement libre; Version disjoncteur équipé de 6 déclencheurs A chaque application son déclencheur : •TM: protection de base des départs directs •MAG : protection magnétique seul pour les départs de sécurité (exemple : désenfumage) •LSnI : protection électronique réglable pour départ vers tableau divisionnaire •LSI : protection électronique réglable finement pour distributions complexes (exemple : plusieurs niveaux) •Energy : protection électronique équipée d'un afficheur permettant un réglage très fin (incrément de 1A) de la protection pour assurer la sélectivité et intégrant un compteur d'énergie. Fonctions de communication : En ajoutant le module de communication HTC310H ou HTC320H le disjoncteur devient communicant; Cela permet d'envoyer les informations en Modbus vers un système de management de l'énergie comme Agardio manager (référence HTG411H); Plus de 300 informations différentes sur l'état du disjoncteur (alarmes AL y compris alarmes configurables, positions AX, historique, configuration du déclencheur, identification du produit) et les valeurs mesurées (P, U, I, E, taux de distorsion harmonique, cos phi) Outil de conception et vérification : Le logiciel de calcul de réseau hagercad.net vous permet de concevoir et prouver la conformité à la norme NF C 15-100. Il est disponible en téléchargement libre sur le site web hager. Une licence peut être obtenue auprès de votre contact commercial. Le logiciel de mise en enveloppe hagercad.T vous permet non seulement d'implanter les produits de protection dans un coffret ou une armoire mais aussi de renseigner leurs accessoires ainsi que leurs réglages. Les produits HAGER sont destinés aux professionnels. Ils doivent être installés conformément à la norme NF C 15-100
- Courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz 25 kA
- Nombre de pôles 4
- Courant permanent nominal Iu 125 A
Le HHA126H est un disjoncteur boîtier moulé h3 x160 4 pôles 4 déclencheurs In125A Icu25kA de Hager. Equipé d'une unité de déclenchement TM A/F. Montage sur rail DIN ou platine. Version raccordement à cage.
Caractéristiques techniques :
| courant permanent nominal Iu |
125 A |
| tension assignée |
220...415 V |
| courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz |
25 kA |
| réglage de courant du déclencheur de surcharge |
80...125 A |
| plage de réglage du déclencheur de court-circuit retardé de courte durée |
0...0 A |
| plage de réglage du déclencheur de court-circuit non retardé |
1500...1500 A |
| protection intégrée contre les mises à la terre accidentelles |
Non |
| type de raccordement du circuit principal |
borne à vis |
| type de construction de l'appareil |
technique d'encastrement fixe pour appareil encastré |
| adapté à un montage de profilés chapeaux |
Oui |
| nombre de contacts auxiliaires à ouverture |
0 |
| nombre de contacts auxiliaires à fermeture |
0 |
| nombre de contacts auxiliaires à deux directions |
0 |
| relais de signalisation de déclenchement disponible |
Non |
| avec déclencheur à sous-tension |
Non |
| nombre de pôles |
4 |
| position du raccordement de circuit principal |
avant |
| finition de l'élément d'actionnement |
manette |
| commande motorisée intégrée |
Non |
| commande motorisée en option |
Non |
| classe de protection (IP) |
IP40 |
