Description

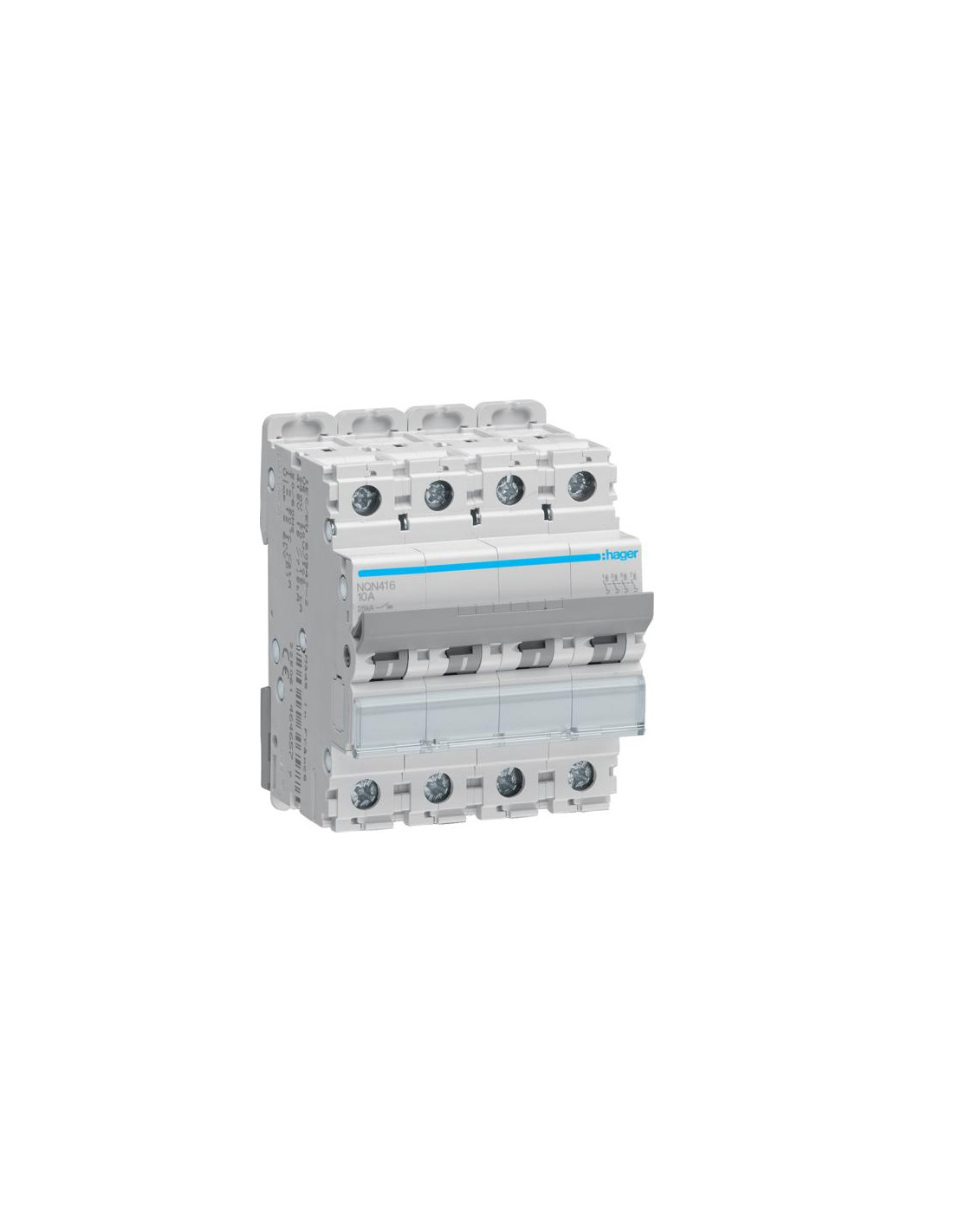

Disjoncteur 4 Pôles 25kA courbe B 16A 4 modules HAGER NQN416
Position du neutre:
sans neutre
Nombre de pole protégé:
4
Nombre de pôles:
4 P
Type de pôles:
4 P
Avec pole de Neutre coupé:
non
Mode de fixation:
rail DIN
Courbe:
B
Avec indicateur de défaut:
non
Alignement des bornes basses pour produits modulaires:
Bornes alignées
Alignement des bornes hautes pour produits modulaires:
Bornes alignées
Fréquence assignée:
50/60 Hz
Type de tension d'alimentation:
AC
Tension assignée d'emploi Ue:
415 V
Seuil minimal de tension d'emploi (Ue min):
12 V
Tension assignée d'isolement:
500 V
Tension assignée de tenue aux chocs:
6000 V
Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2):
3 kA
Valeur du seuil mini/max de fonctionnement magnétique en alternatif:
3/5 In
Valeur du seuil min/maxi du fonctionnement magnétique DC:
3/7,5 In
Valeur du seuil mini/max de fonctionnement thermique en alternatif:
1,13/1,45 In
Valeur du seuil min/maxi du fonctionnement thermique DC:
1,13/1,45 In
Courant assigné à -15°C:
19,56 A
Courant assigné à -20°C:
19,92 A
Courant assigné à 0°C:
18,45 A
Courant assigné à 10°C:
17,67 A
Courant assigné à -10°C:
19,2 A
Courant assigné à 15°C:
17,27 A
Courant assigné à 20°C:
16,86 A
Courant assigné à 25°C:
16,43 A
Courant assigné à -25°C:
20,27 A
Courant assigné à 30°C:
16 A
Courant assigné à 35°C:
15,48 A
Courant assigné à 40°C:
14,94 A
Courant assigné à 45°C:
14,38 A
Courant assigné à 5°C:
18,07 A
Courant assigné à -5°C:
18,83 A
Courant assigné à 50°C:
13,8 A
Courant assigné à 55°C:
13,19 A
Courant assigné à 60°C:
12,56 A
Courant assigné à 65°C:
11,89 A
Courant assigné à 70°C:
11,18 A
Coefficient de correction du déclenchement magnétique à 100Hz:
1,1
Coefficient de correction du déclenchement magnétique à 200Hz:
1,2
Coefficient de correction du déclenchement magnétique à 400Hz:
1,5
Coefficient de correction du déclenchement magnétique à 60Hz:
1
Coefficient de correction du courant nominal pour 2 appareils juxtaposés:
1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés:
0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés:
0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés:
0,85
Puissance dissipée par pôle à In:
2,79 W
Puissance dissipée totale sous IN:
11,08 W
Endurance électrique en nombre de cycles:
4000
Endurance mécanique nombre de manoeuvres:
20000
Profondeur produit installé:
70 mm
Hauteur produit installé:
83 mm
Largeur produit installé:
70 mm
Type de raccordement haut pour produits modulaires:
Borne à vis
Couple de serrage:
2,8Nm
Type de loquet bas pour produits modulaires:
Plastique
Type de loquet haut pour produits modulaires:
Non applicable
Type de raccordement bas pour produits modulaires:
Borne biconnect
Démontabilité basse pour produits modulaires:
oui
Démontabilité haute pour produits modulaires:
oui
Type de connexion:
cage à vis
Section de raccordement des bornes amont et aval à vis, en câble souple:
1/25 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide:
1/35 mm²
Texte norme:
IEC 60947-2
Directive européenne RoHs:
conformité volontaire
Directive européenne WEEE:
concerné
Indice de protection IP:
IP20
Degré de pollution suivant IEC 60664 / IEC 60947-2:
2
Classe de limitation d'énergie I²t:
3
Altitude:
2000 m
Température de stockage:
-25 à 80 °C
Tropicalisation/humidité/Exécution:
tous climats
Caractéristiques
Tensions
415V
Indice de protection (IP)
IP20
Dimensions
85 x 70 x 73 mm
Puissance
11.08W
Garantie
2 ans
Pays fabrication
PL
Code douane
85362010
Ampérage
16A
Profondeur
70 mm
Marque
Référence
HAG-NQN416
code EAN
3250614645914
