Description

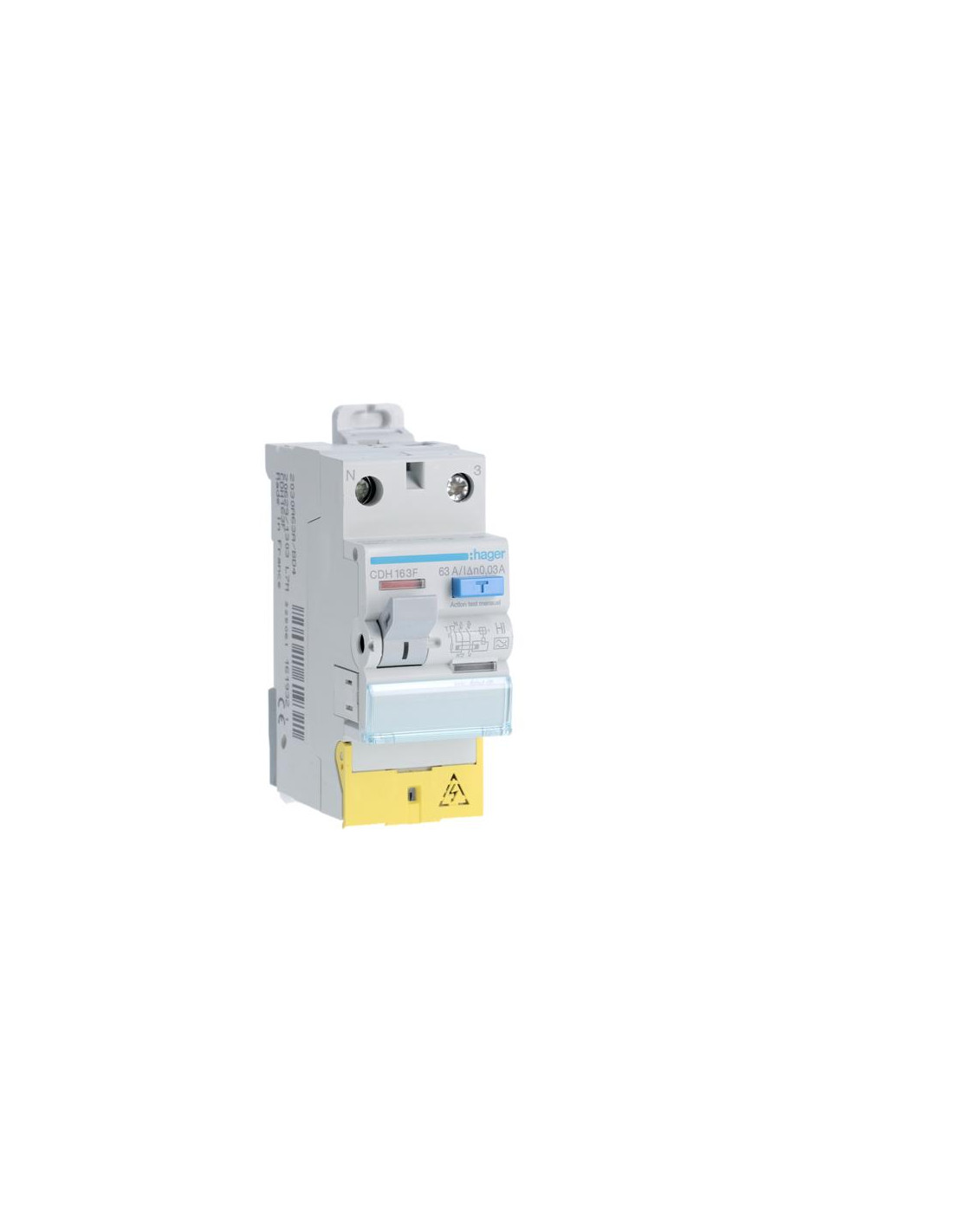

Interrupteur différentiel 1P+N 63A 30mA type haute immunité à bornes décalées HAGER CDH163F
-
nombre de pôles - 2
-
calibre/courant nominal assigné (In) - 63 A
-
sensibilité / courant de défaut nominal (I?n) - 0.03 A
-
type de courant différentiel - autre
-
largeur en nombre de modules - 2
| Position du neutre: |
gauche |
| Nombre de pôles: |
2 Pôles |
| Mode de fixation: |
rail DIN |
| Fréquence assignée: |
50 Hz |
| Courant différentiel assigné: |
30 mA |
| Tenue au non déclenchement onde 8-20µs: |
3 kA |
| Pouvoir de fermeture et de coupure: |
1,5 kA |
| Courant conditionnel de court-circuit assigné Inc selon EN 61008-1: |
6 kA |
| Courant assigné à -15°C: |
63 A |
| Courant assigné à -20°C: |
63 A |
| Courant assigné à 0°C: |
63 A |
| Courant assigné à 10°C: |
63 A |
| Courant assigné à -10°C: |
63 A |
| Courant assigné à 15°C: |
63 A |
| Courant assigné à 20°C: |
63 A |
| Courant assigné à 25°C: |
63 A |
| Courant assigné à -25°C: |
63 A |
| Courant assigné à 30°C: |
63 A |
| Courant assigné à 35°C: |
63 A |
| Courant assigné à 40°C: |
63 A |
| Courant assigné à 45°C: |
63 A |
| Courant assigné à 5°C: |
63 A |
| Courant assigné à -5°C: |
63 A |
| Courant assigné à 50°C: |
63 A |
| Courant assigné à 55°C: |
63 A |
| Courant assigné à 60°C: |
56 A |
| Courant assigné à 65°C: |
49 A |
| Courant assigné à 70°C: |
40 A |
| Puissance dissipée par pôle à In: |
4,3 W |
| Puissance dissipée totale sous IN: |
8 W |
| Déclenchement légèrement temporisé: |
non |
| Endurance électrique en nombre de cycles: |
2000 |
| Endurance mécanique nombre de manoeuvres: |
4000 |
| Profondeur produit installé: |
70 mm |
| Hauteur produit installé: |
84,4 mm |
| Largeur produit installé: |
35,4 mm |
| Catégorie de dimensions (DIN 43880): |
1 |
| Type de loquet bas pour produits modulaires: |
Plastique |
| Type de loquet haut pour produits modulaires: |
Plastique |
| Démontabilité basse pour produits modulaires: |
oui |
| Démontabilité haute pour produits modulaires: |
oui |
| Type de connexion: |
cage à vis |
| Texte norme: |
EN 61008-1 |
| Directive européenne RoHs: |
conformité volontaire |
| Directive européenne WEEE: |
concerné |
| Indice de protection IP: |
IP20 |
| Type de protection différentielle: |
HI |
| Degré de pollution suivant IEC 60664 / IEC 60947-2: |
2 |
| Altitude: |
2000 m |
| Température de stockage: |
-55 à 70 °C |
| Tropicalisation/humidité/Exécution: |
tous climats |
Caractéristiques
- Tensions
- 230V
- Indice de protection (IP)
- IP20
- Dimensions
- 85 x 35 x 73 mm
- Puissance
- 8W
- Garantie
- 2 ans
- Ampérage
- 63A
- Matériau
- Plastique
HAG-CDH163F
3250611619321
