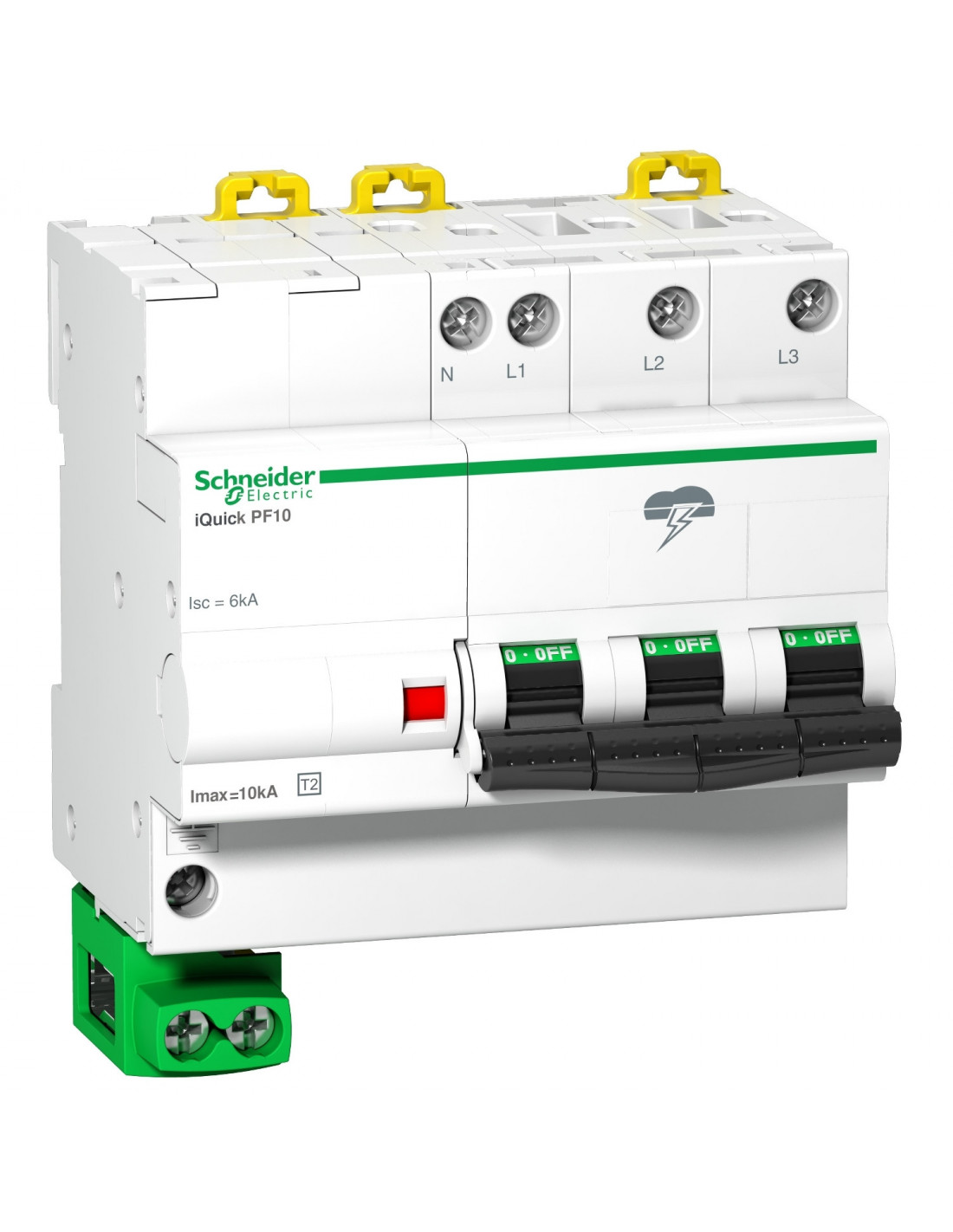

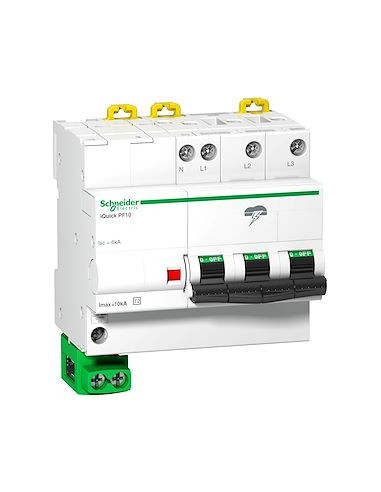

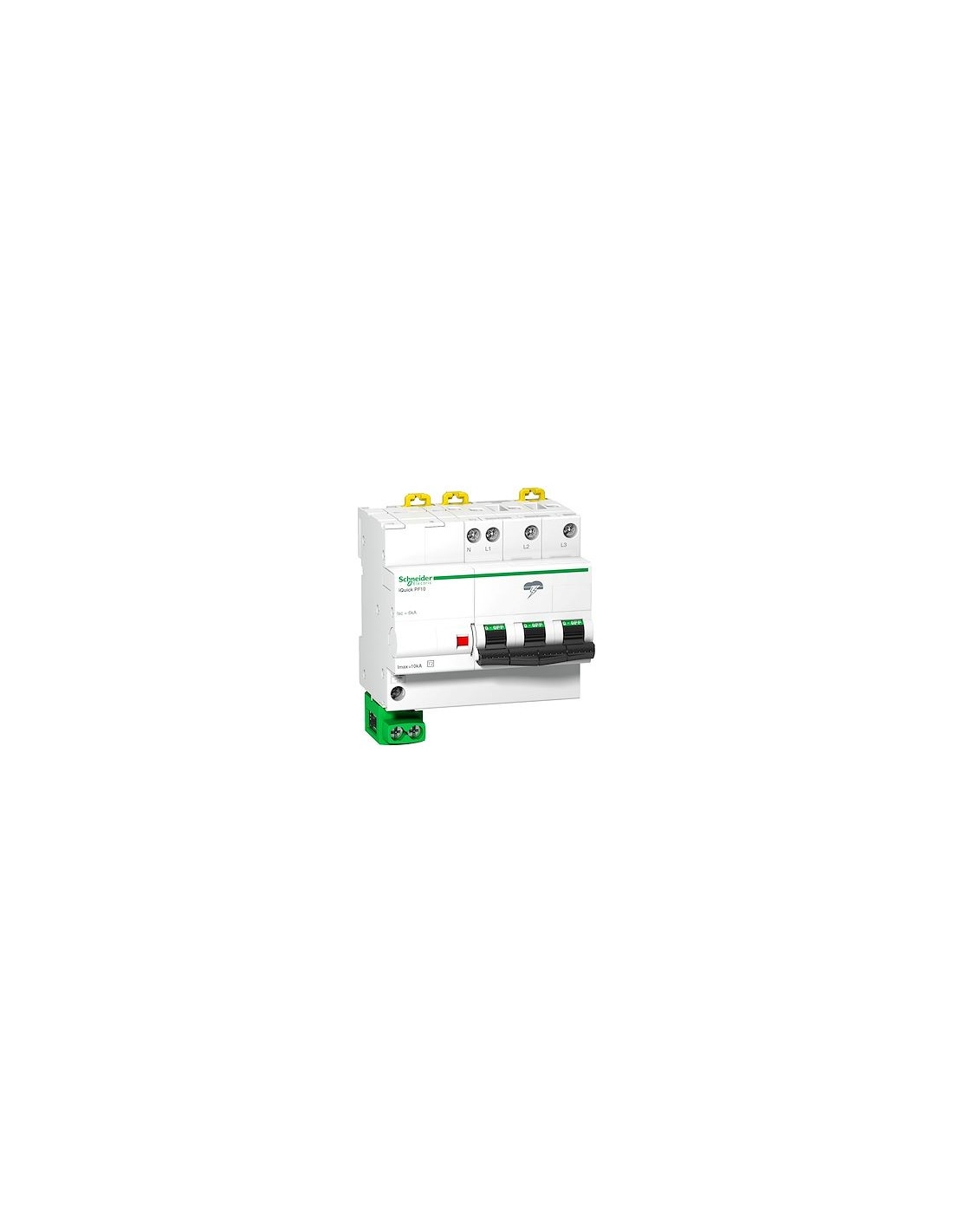

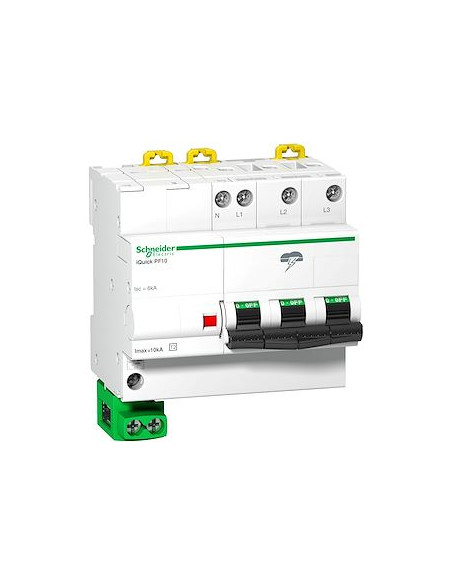

Parafoudre Acti9 iQuick PF10 3P+N 230/400V 10kA SCHNEIDER A9L16618
- courant de décharge nominal (8/20) 20 kA
- tension nominale AC 400 V
- nombre de conducteurs (sans mise à la terre) 3
Le parafoudre iQuikPF10 3P+N est un produit modulaire de la gamme Acti9, monobloc de type 2 à cartouche fixe avec dispositif de déconnexion intégré (disjoncteur) dans le résidentiel et le petit tertiaire.
Les Atouts de l'article:
De type 2, le parafoudre iQuick PF précâblé protège les installations 3P+N contre les surtensions foudres transitoires indirectes. De dimensions L88,4xH106,7xP74,1mm avec une largeur de 10 pas de 9mm, son degré de protection est IP20 et IP40 dans le boîtier modulaire. Sa température de fonctionnement est de -25°C à +60°C et sa température de stockage de -40°C à +80°C. Cet Acti9 iQuick PF est compatible avec les systèmes de mise à la terre TT et TN-S. Le parafoudre iQuick PF possède un courant de décharge maximal Imax de 20kA. Son courant de décharge nominal In est de 20kA et sa tension maximale de fonctionnement continu Uc en mode différentiel (entre phase et neutre) est de 275Vca. Avec une tension max continue Uc en mode commun de 275Vca entre la phase et la terre, sa tension nominale Ue est de 230/400Vca. Le niveau de protection contre la surtension est de 1,5kV type 2. Sa fréquence de fonctionnement est de 50/60Hz. En montage sur rail DIN, ce produit intègre son disjoncteur de déconnecteur de fin de vie. Ce parafoudre iQuick PF est précâblé. Une borne et un câble de 16mm² sont fournis montés pour la connexion à la barre de terre de l'armoire. Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : EN 61643-11:2012 et IEC 61643-11:2011. Coordination avec disjoncteur intégré jusqu'à un courant de court-circuit maximal de 6kA Coordination avec disjoncteur intégré jusqu'à un courant de court-circuit maximal de 6kA
-
nombre de conducteurs (sans mise à la terre) - 3
-
courant de décharge nominal (8/20) - 20 kA
-
tension nominale AC - 400 V
-
niveau de protection - 1.5 kV
-
mode de pose - Rail DIN 35 mm
Principales
Gamme de produits IQuick PF
Type de produit ou de composant Parafoudre
Nom abrégé d'appareil IQuick PF
Description des pôles 3P + N
Signalisation à distance Sans
Type de parafoudre Réseau de distribution électrique
Schéma de liaison à la terre TN-S
TT
Complémentaires
Classe de parafoudre Type 2
Technologie du parafoudre MOV + GDT
[Ue] tension assignée d'emploi 230 V CA 50/60 Hz
400 V CA 50/60 Hz
Courant nominal de décharge Mode commun: 20 kA N/PE
Mode différentiel: 5 kA L/N
Courant de décharge maximal Mode commun: 20 kA N/PE
Mode différentiel: 10 kA L/N
[Uc] tension maximale de service permanent Mode commun: 275 V N/PE
Mode différentiel: 275 V L/N
[Up] niveau de protection en tension 1.5 kV type 2 mode commun N/PE
1.5 kV type 2 mode différentiel L/N
[If] courant de suite 0.1 kA mode commun N/PE
Type de sectionneur Disjoncteur intégré
Courant de court-circuit Isccr: 6 kA
Signalisation locale Repère couleur: blanc/rouge
Mode d'installation Fixe
Support de montage Rail DIN symétrique 35 mm
Pas de 9 mm 10
Hauteur 106.8 mm
Largeur 88.4 mm
Profondeur 74.1 mm
Couleur Blanc ( RAL 9003 )
Temps de réponse <= 25 ns
Mode de raccordement Borne du type à cage dessous 2.5...25 mm²
Borne du type à cage partie supérieure 2.5...25 mm²
Couple de serrage 2.5 N.m
Environnement
Normes EN 61643-11
IEC 60364-4-443
IEC 60364-5-534
Labels qualité OVE
Degré de protection IP Sur face avant: IP40
Sur la borne: IP20
Degré de protection IK IK03
Humidité relative 5...90 %
Température de fonctionnement -5...40 °C
Température ambiante pour stockage -40...85 °C
