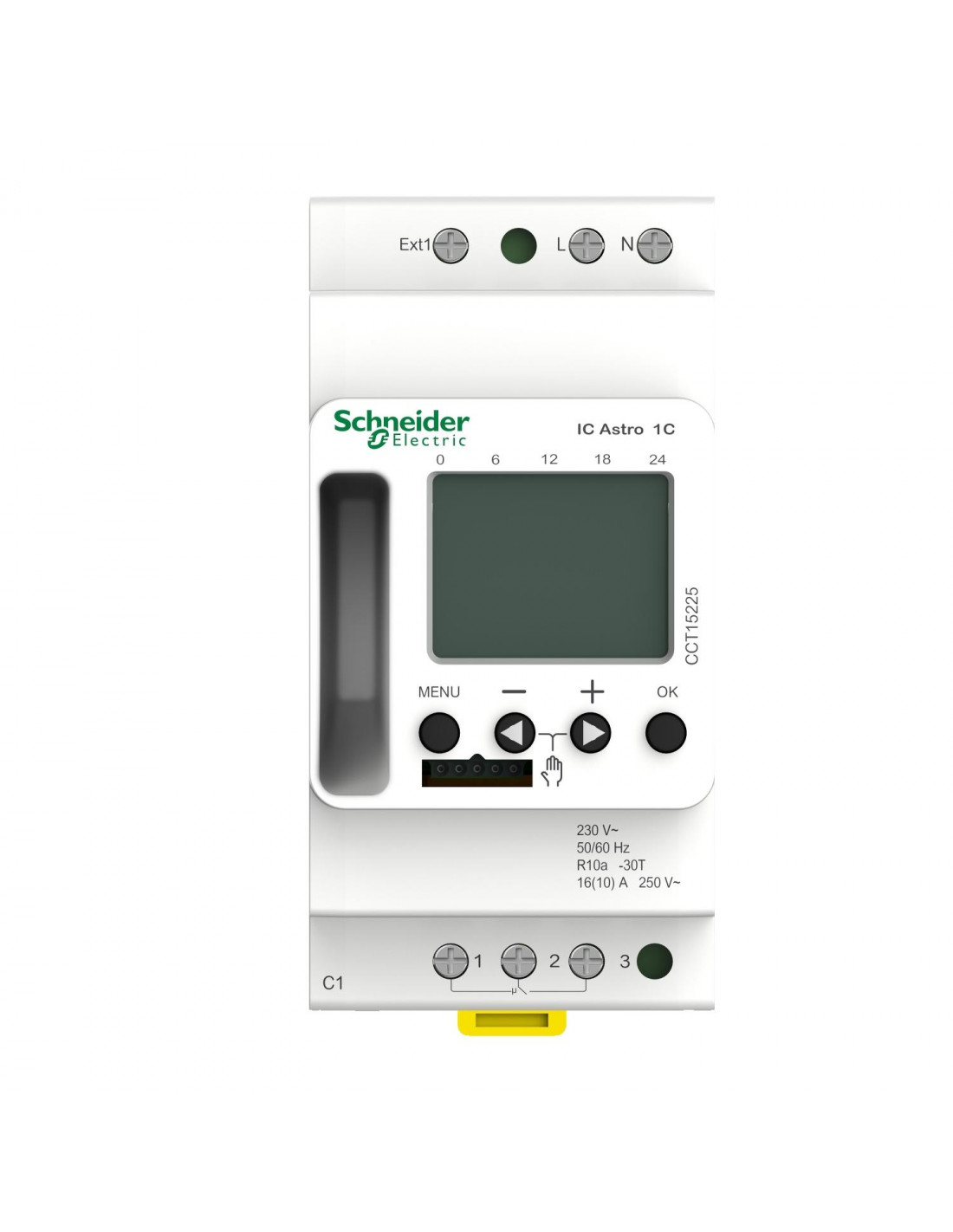

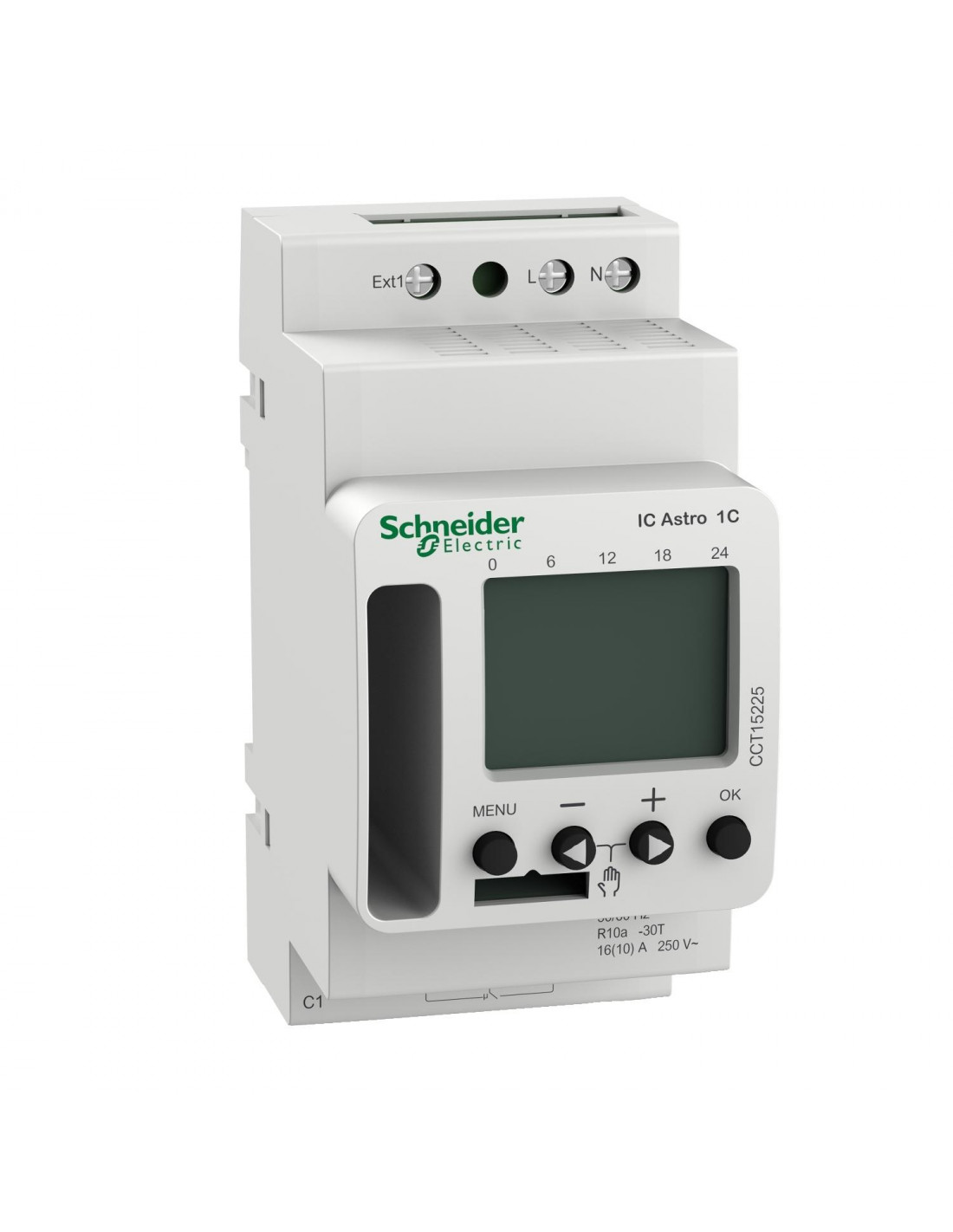

Acti9 IC Astro interrupteur crépusculaire programmable 1 canal smart SCHNEIDER CCT15225
Interrupteur crépusculaire programmable astronomique IC Astro SMART. Largeur de 45 mm (5 modules de 9 mm). Pour démarrer et arrêter une charge électrique en fonction des heures de lever et de coucher du soleil. Pas besoin d'utiliser un capteur de luminosité car les heures de lever et de coucher du soleil sont calculées automatiquement en fonction de l'emplacement géographique. L'interrupteur horaire intégré avec cycle de commutation est de 7 jours (hebdomadaire). 84 manœuvres. Économies sur coupure secteur avec réserve de batterie: 10 ans. Les commandes manuelles et à distance sont possibles. Sortie 1 canal. La programmation peut également être effectuée avec une clé mémoire et un logiciel PC. Le support du manuel d'utilisation sur le côté gauche du produit permet d'accéder facilement au document.
-
courant de commutation assigné - 16 A
-
plage de réglage de la valeur de luminosité - 1...99000 lx
-
tension assignée (Ue) - 230 V
-
fréquence assignée - 50...60 Hz
-
charge max. de lampe à incandescence - 2600 W
Principales
| nom du produit |
Acti 9 IC
|
|
| fonction produit |
Interrupteur crépusculaire programmable astronomique
|
|
| nom abrégé de l'appareil |
IC Astro
|
|
| nombre de canaux |
1
|
|
| fonction disponible |
Fonction de verrouillage du code
Entrée externe pour commande d'arrêt de contrôle
Calendriers des vacances
Changement d'heure automatique hiver/été
On/off permanent switching
Sunrise/sunset time offset +/- 120 min
Position setting
Switch preselection
|
|
| Langue |
Bulgare
Croate
Danois
Néerlandais
Anglais
Français
Allemand
Hongrois
Italien
Norvégien
Polonais
Portugais
Roumain
Russe
Slovène
Espagnol
Suédois
Turc
|
|
Complémentaires
| fonction de l’appareil |
Bâtiment
|
|
| puissance consommée maximale en W |
<= 0,5 W standby
|
|
| courant commuté maximum |
10 A - 250 V CA pf = 0.6
16 A - 250 V CA pf = 1
|
|
| courant commuté minimum |
10 mA 230 V CA
100 mA 24 V CA/CC
|
|
| [Ue] tension assignée d'emploi |
230 V CA +10 % -15 % à 50/60 Hz
|
|
| description des contacts |
O/F
|
|
| type de commande |
Par calcul des heures de lever et de coucher du soleil
|
|
| type de bouton de commande |
4 push-buttons
|
|
| type de charge |
Lampe à incandescence 2600 W
Lampe Halogène 2600 W
Tube fluorescent non corrigé 2300 VA
Tube fluorescent compensé en série 2300 VA
Lampe fluorescente parallèle compensée 730 VA 80 µF
Lampe fluorescente compacte 170 W
Lampe à LED < 2 W 30 W
Lampe à LED > 2 W 200 W
|
|
| précision |
+/- 0,25 s/jour 25 °C
|
|
| type de sortie |
Dry contact
|
|
| mode opératoire |
Evening on, morning off
Evening off, morning on inactive
Only timer switch is active
|
|
| nombre maximal de commutations |
84
|
|
| temps de sauvegarde |
10 ans
|
|
| type d'afficheur |
LCD rétro-éclairé
|
|
| informations affichées |
Heure
Operating time counter (par canal)
Switching behaviour
Jour
|
|
| support de montage |
TH35 Rail DIN se conformer à EN 60715
|
|
| type de raccordement |
2x 0,5…2,5 mm² bornes à vis rigide ou flexible
1x 2,5 mm² bornes à vis rigide ou flexible avec manchon
|
|
| classe d'isolation électrique |
Classe II
|
|
| catégorie de surtension |
Class 3
|
|
| hauteur |
92.6 mm
|
|
| largeur |
45 mm
|
|
| profondeur |
66.7 mm
|
|
| poids |
115 g
|
|
Environnement
| température de fonctionnement |
-30…55 °C
|
|
| température ambiante pour le stockage |
-30…70 °C
|
|
| degré de protection IP |
IP20
|
|
| humidité relative |
90 %, sans condensation
|
