Information sur la gamme

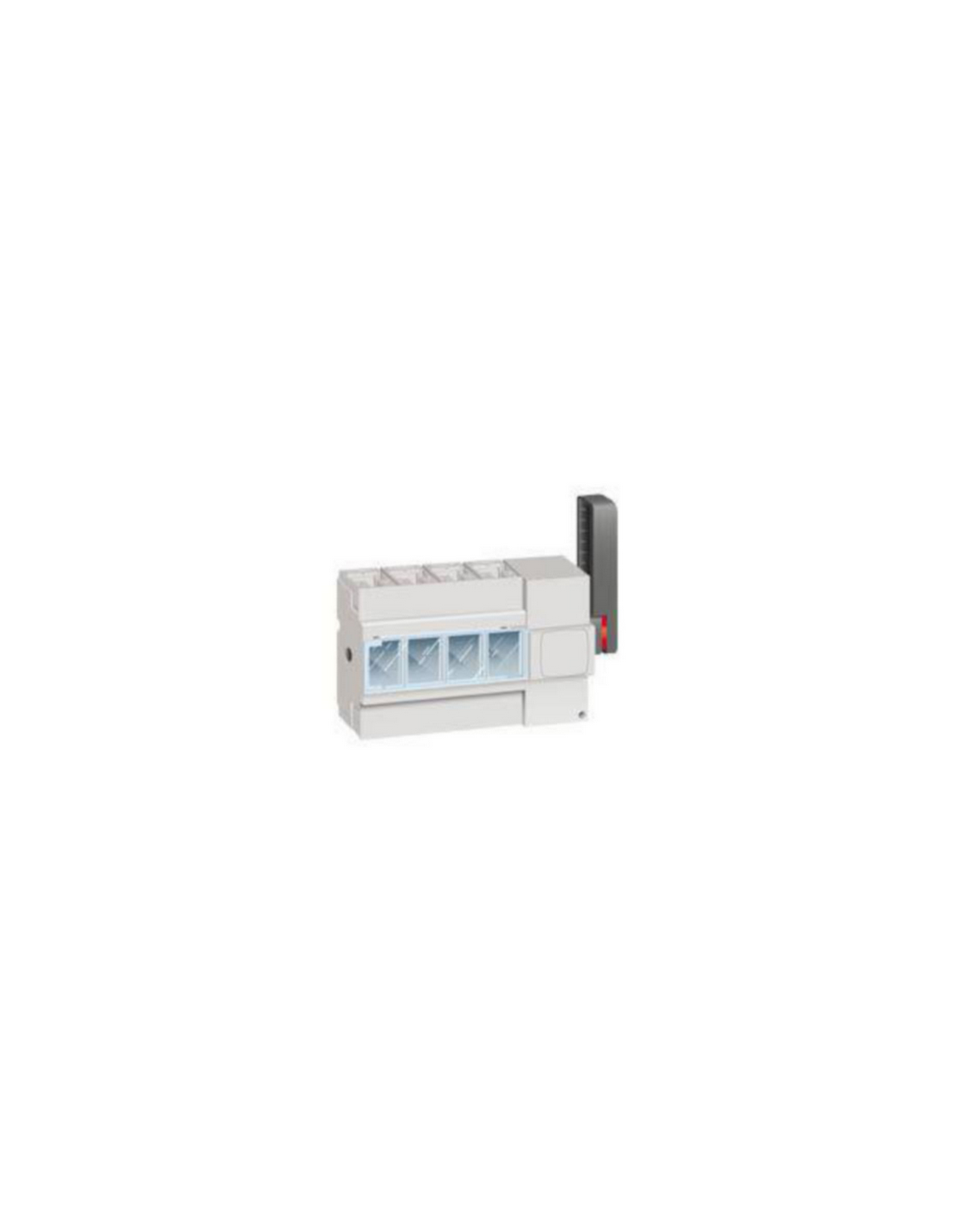

La gamme DPX-IS propose 3 tailles d'interrupteurs-sectionneurs à coupure visible avec des calibres entre 63A et 1600A. Elle offre également un choix de versions permettant de répondre à toutes les exigences : avec ou sans déclenchement et plusieurs types de commande cadenassable, frontale, latérale droite ou latérale gauche pour une intégration parfaite dans les tableaux divisionnaires. Le raccordement est possible avec des barres ou des câbles via les prises avant ou peuvent être équipées de prises arrières. L'intégration dans les coffrets et armoires XL³ est optimal avec des platines et plastrons dédiés pour un montage vertical ou horizontal.
- Finition interrupteur général Oui
- Finition interrupteur de maintenance/réparation Oui
- Finition interrupteur de sécurité Oui
- Finition interrupteur de dispositif d'arrêt d'urgence Non
- Finition de l'inverseur Non
- Tension de fonctionnement nominale max. Ue en CA 690 V
- Tension de fonctionnement normale 230-690 V
- Courant nominal 250 A
- Courant permanent nominal, AC-21, 400 V 250 A
- Courant nominal de courte durée admissible Icw 9 kA
- Puissance de fonctionnement nominale, AC-23, 400 V 100 kW
- Intensité de court-circuit nominale conditionnelle Iq 100 kA
- Nombre de pôle(s) 4
- Nombre de contacts auxiliaires à deux directions 3
- Commande motorisée en option Non
- Commande motorisée intégrée Non
- Déclencheur voltmétrique en option Non
- Type de construction de l'appareil Appareil complet installé dans un boîtier
- Convient pour montage au sol Oui
- Adapté à une fixation frontale à 4 trous Oui
- Adapté à une fixation frontale centrale Non
- Adapté à un montage en distributeur Oui
- Adapté à un montage intermédiaire Non
- Couleur de l'élément d'actionnement Noir
- Finition de l'élément d'actionnement Levier
- Verrouillable Oui
- Type de raccordement du circuit principal Raccordement à vis
- IP IP20
