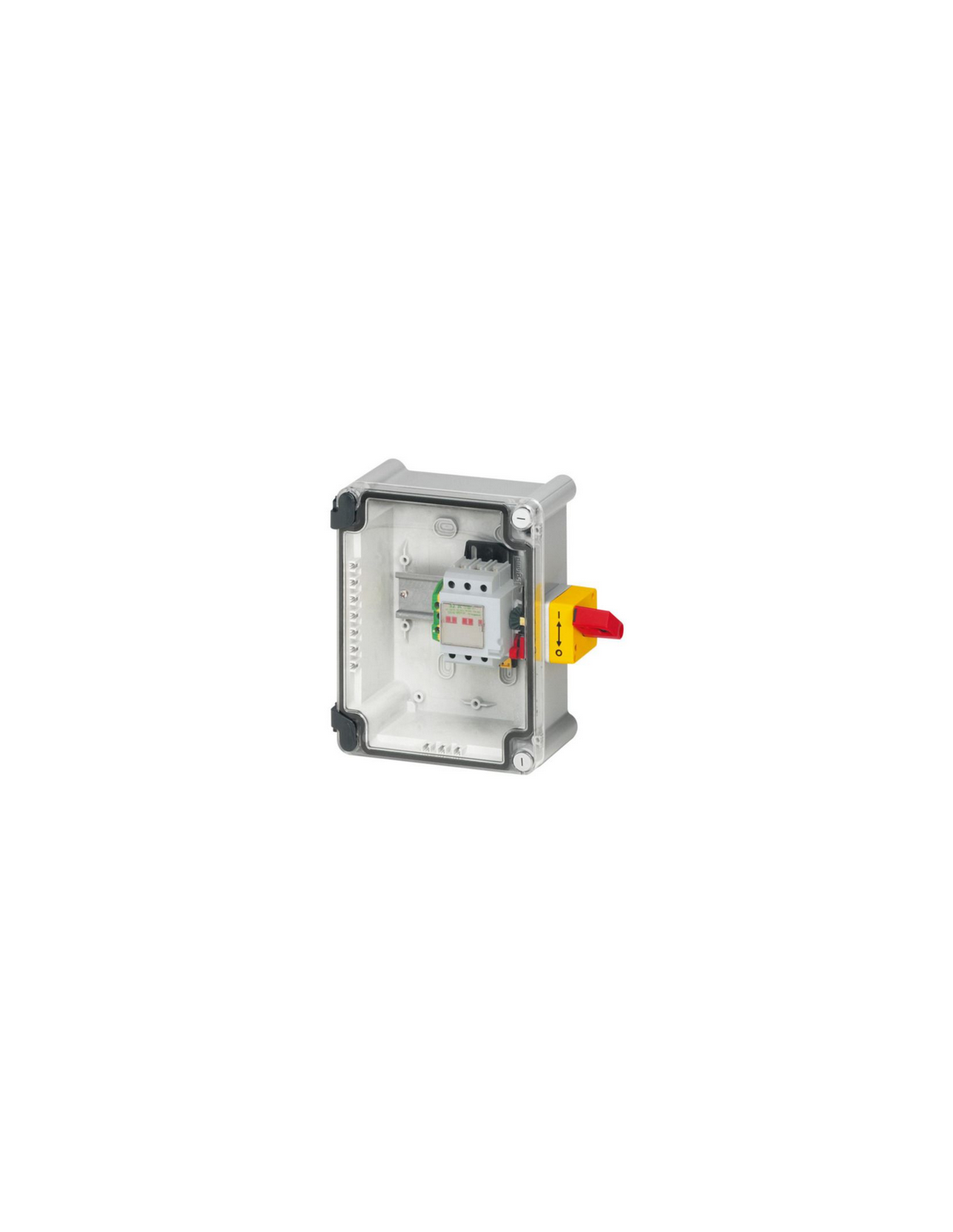

Coffret de proximité 32A IK07 3P avec interrupteur-sectionneur Vistop et bornier de terre viking 3 LEGRAND 022605
Coffret de proximité avec interrupteur sectionneur Vistop pour la coupure en charge, le sectionnement et le cadenassage d'un équipement situé à distance
- Coffret de proximité 32A - IK07
- Composé :- d'un boîtier plastique IP65, couvercle transparent à charnières équipé d'un Vistop à commande latérale, poignée rouge/plastron jaune équipé d'un contact inverseur NO+NF- d'un bornier de terre (Viking3)- 2 presse-étoupe 21 P - ISO25
- 3P
- Raccordement par bornes à cage 16mm²
- Capacité nominale des bornes de terre : 10mm²
Les utilisation
Permet la coupure en charge, le sectionnement et le cadenassage en position O d'un équipement situé à distance : coupure de VMC (ventilation mécanique contrôlée), moteurs, machines fixes ou mobiles, climatiseurs… - Peut également assurer la fonction d'interrupteur général, de coupure d'urgence, d'arrêt d'urgence
Recommandations / restrictions d’usages
- Répond aux exigences du décret 93.40 sur la mise en conformité des machines et équipements de travail (fixes/portatifs), à l'exception des interrupteurs combinés
Information sur la gamme
Les interrupteurs-sectionneurs de sécurité Vistop permettent de scinder électriquement tout ou partie d'une installation et d'assurer par le sectionnement la sécurité des personnes intervenantes. Ils sont compatibles avec une installation petit tertiaire de 32 à 160 A et sont disponibles en 2 versions plastronnables : commande latérale directe à droite ou gauche ou commande frontale directe. Les poignées peuvent être noire ou rouge avec un plastron jaune selon les normes à respecter. Des accessoires permettent d'autres combinaisons : autre commande, contacts auxiliaires de pré-coupre et signalisation, interrupteur-sectionneur auxiliaire, cadenas de sécurité...
- Finition interrupteur général Oui
- Finition interrupteur de maintenance/réparation Oui
- Finition interrupteur de sécurité Oui
- Finition interrupteur de dispositif d'arrêt d'urgence Oui
- Finition de l'inverseur Non
- Tension de fonctionnement nominale max. Ue en CA 500 V
- Tension de fonctionnement normale 500-500 V
- Courant nominal 32 A
- Courant permanent nominal, AC-21, 400 V 32 A
- Courant nominal de courte durée admissible Icw 0.5 kA
- Puissance de fonctionnement nominale, AC-23, 400 V 17 kW
- Puissance de commutation à 400 V 17 kW
- Nombre de pôle(s) 3
- Nombre de contacts auxiliaires à ouverture 1
- Nombre de contacts auxiliaires à fermeture 1
- Commande motorisée en option Non
- Commande motorisée intégrée Non
- Déclencheur voltmétrique en option Non
- Type de construction de l'appareil Appareil complet installé dans un boîtier
- Convient pour montage au sol Non
- Adapté à une fixation frontale à 4 trous Non
- Adapté à une fixation frontale centrale Non
- Adapté à un montage en distributeur Non
- Adapté à un montage intermédiaire Non
- Couleur de l'élément d'actionnement Rouge
- Finition de l'élément d'actionnement Manette / levier
- Verrouillable Oui
- Type de raccordement du circuit principal Raccordement à vis
- IP IP65
