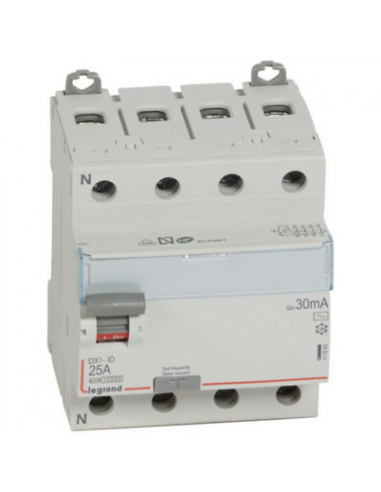

Interrupteur différentiel DX³-ID arrivée haute et départ bas à vis 4 Pôles 400V~ 25A type AC 30mA 4 modules LEGRAND 411660

• Interrupteur différentiel DX³ tétrapolaire 400V~ type AC : détecte les défauts à composante alternative
• Arrivée haute et sortie basse par bornes à vis
• Intensité nominale 25A - Sensibilité 30mA - 4 modules
• Accepte les auxiliaires, les commandes motorisées et les modules de raccordement DX³
• Conforme à la norme NF EN 61008-1
• Nombre de pôle(s) 4
• Tension 400 V
• Calibre 25 A
• Sensibilité / courant de défaut nominal (IΔn) 0.03 A
• Tension d'isolement assignée (Ui) 500 V
• Tension assignée de tenue aux chocs (Uimp) 4 kV
• Mode de pose Rail DIN
• Type de différentiel AC
• Sélectif Non
• Type retardé de courte durée Non
• Résistance de court-circuit (Icw) 10 kA
• Tenue au courant de choc 0.25 kA
• Type de tension AC
• Avec dispositif de verrouillage Oui
• Fréquence 50 Hz
• Produits auxiliaires associables Oui
• Classe de protection (IP) IP20
• Largeur en nombre de modules 4
• Profondeur d'encastrement 44 mm
• Température ambiante en fonctionnement -25-60 °C
• Degré de pollution 2
• Section de raccordement cable souple 0.75-35 mm²
• Section de raccordement cable rigide 0.75-50 mm²
• Numéro RAL (équivalent) 7035
• Largeur 71.2 mm
• Hauteur 83 mm
• Profondeur 77.8 mm
• Résistance aux chocs (IK) IK04

Recommandations / restrictions d’usages

• L’interrupteur différentiel doit être protégé, en amont ou en aval, contre les surcharges par un disjoncteur ayant au maximum la même intensité nominale que l’interrupteur différentiel

Information sur la gamme

En réussissant l'alliance performante entre pouvoir de coupure élevé, forte intensité nominale et faible encombrement, les disjoncteurs modulaires DX³ répondent parfaitement aux contraintes de sélectivité et de gain de place, tout en assurant une protection optimale des personnes et des biens définie par la norme NF C 15-100. Ils permettent d'éviter la mise hors service de toute l'installation en cas de défaut et de renforcer le pouvoir de coupure de la protection aval. Ils peuvent être installés dans des chantiers résidentiels, petit tertiaire et grand tertiaire avec des pouvoirs de coupure de 6 kA à 50 kA. Le disjoncteur DX³ STOP ARC est une nouveauté Legrand, qui limite le risque d'incendie causé par des défauts d'arc électrique. La gamme DX³ est également composée de disjoncteurs différentiels, d'interrupteurs différentiels ainsi que d'auxiliaires qui assurent le déclenchement à distance des disjoncteurs, et de blocs différentiels adaptables.
