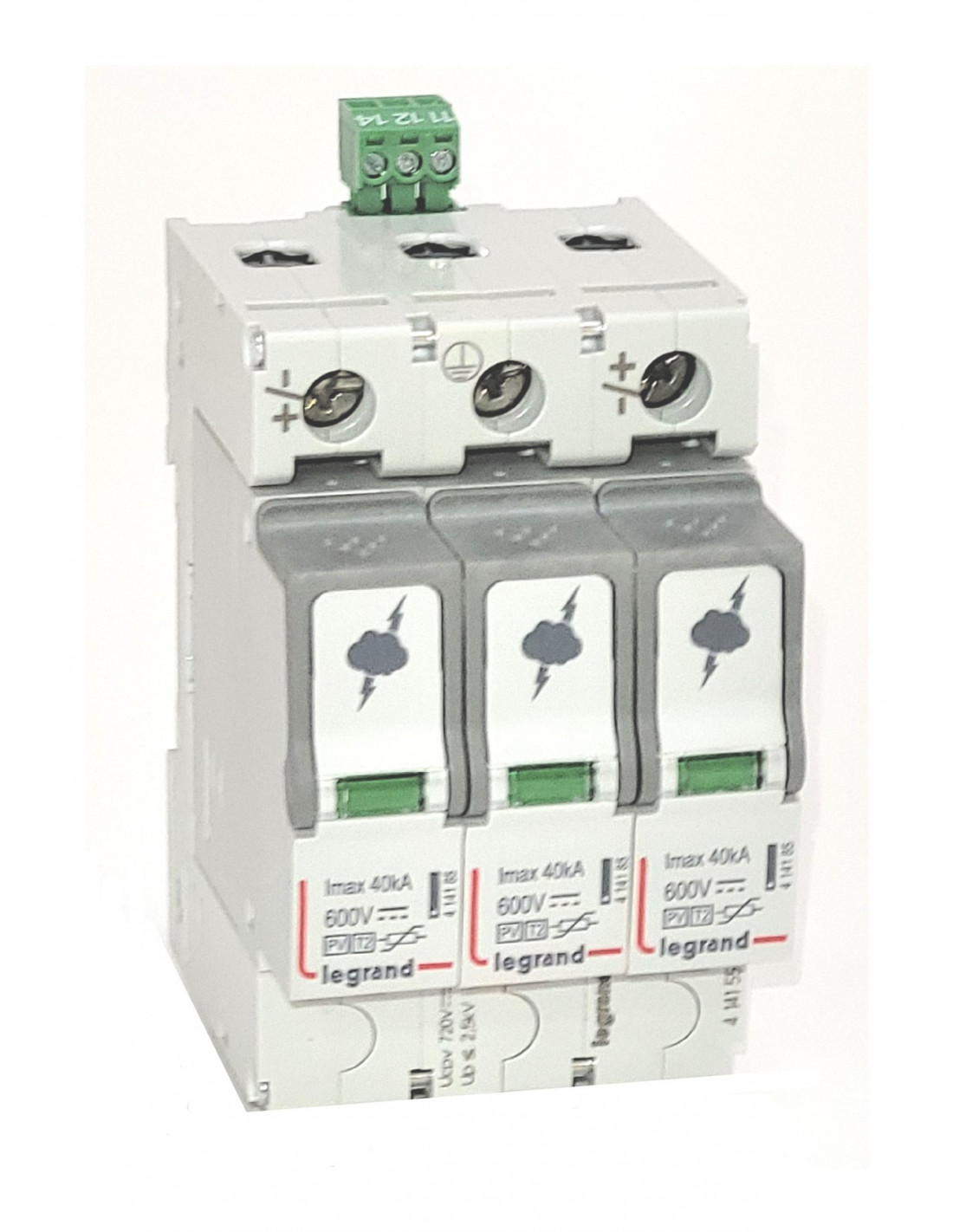

Parafoudre photovoltaïque type 2 2 pôles protégés 3 modules Imax 40 kA 600V LEGRAND 414155
- Parafoudre de type 2 pour installations photovoltaïques (PV) avec des tensions pouvant aller jusqu'à une tension max (Uocmax) de 720Vdc (quelques que soient les conditions locales d'environnement, de température, d'ensoleillement ...)
- Courant nominal In=20kA - Courant de court-circuit max sans protection externe supplémentaire : Iscpv = 50A
- Constitué de cassettes avec voyant de signalisation équipées de préhenseur rétractable pour faciliter l'extraction et leur remplacement - Voyant rouge : cassettes à remplacer
- Tension : 600V= - Nombre de pôles protégés : 2 - Nombre de modules : 3
- Conforme au guide UTE C 61-740-51 et UTE C 15-712-1
Les installation
Connecteurs en partie haute - Pas de sens de connexion pour les bornes +/- , pouvant être cabler indifferement sur le module de gauche ou de droite afin de faciliter l'installation
Les utilisation
L'état du parafoudre peut être visualisé par le voyant de signalisation en face avant ou à distance par la fonction report d'état à distance intégrée
Recommandations / restrictions d’usages
- Parafoudre dédié à la protection de la partie courant continu (DC) des installations PV (panneaux et onduleurs photovoltaïques) :- basées sur l'utilisation de panneaux non polarisés (panneaux ne nécessitant pas de mise à la terre de leur conducteurs actifs) équipés d'un report d'état- sans système de stockage d'énergie (exemple batteries ...)
- Le parafoudre ne doit pas êtres installé dans des locaux présentant des risques d'incendie ou d'explosion sans disposition spécifique
