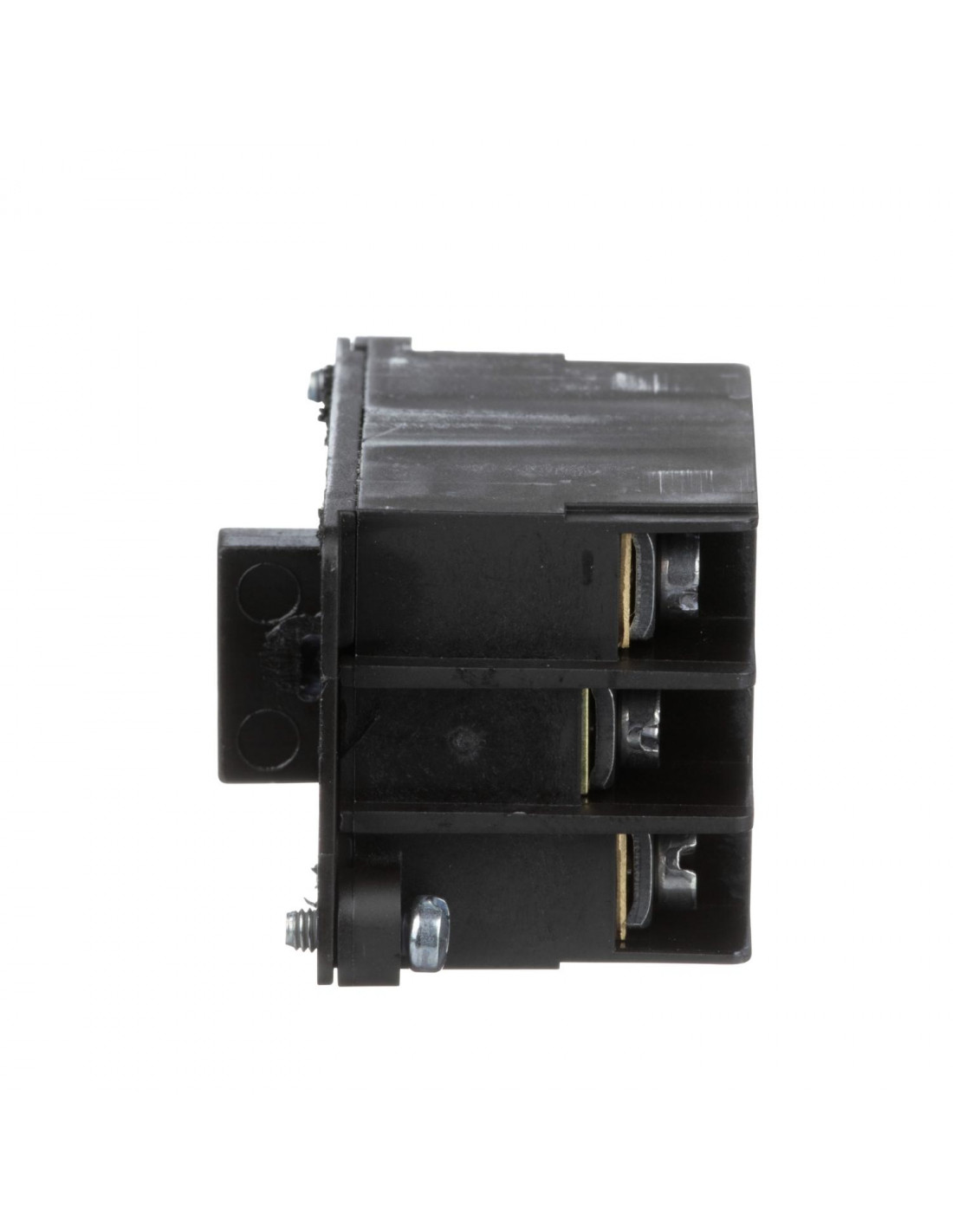

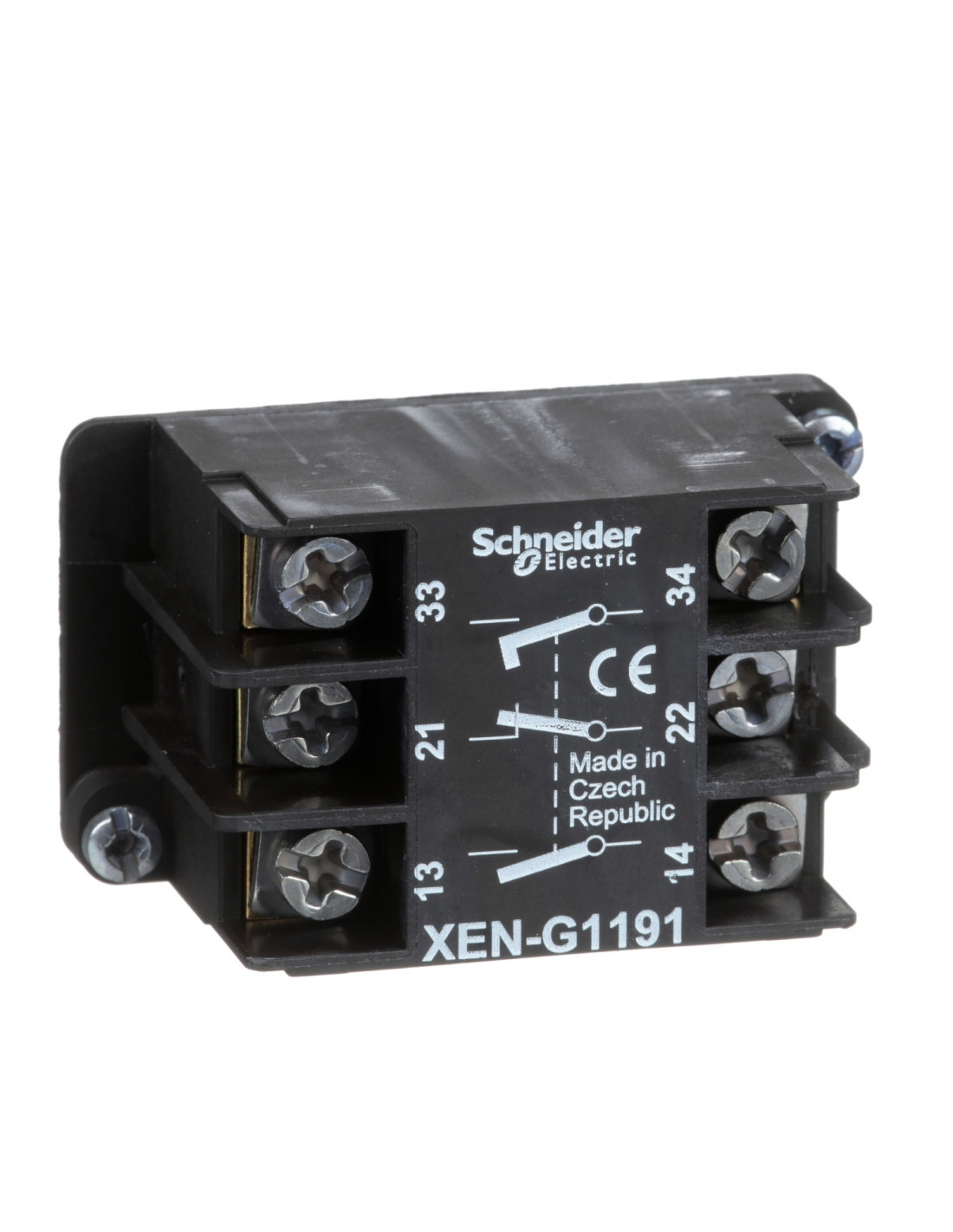

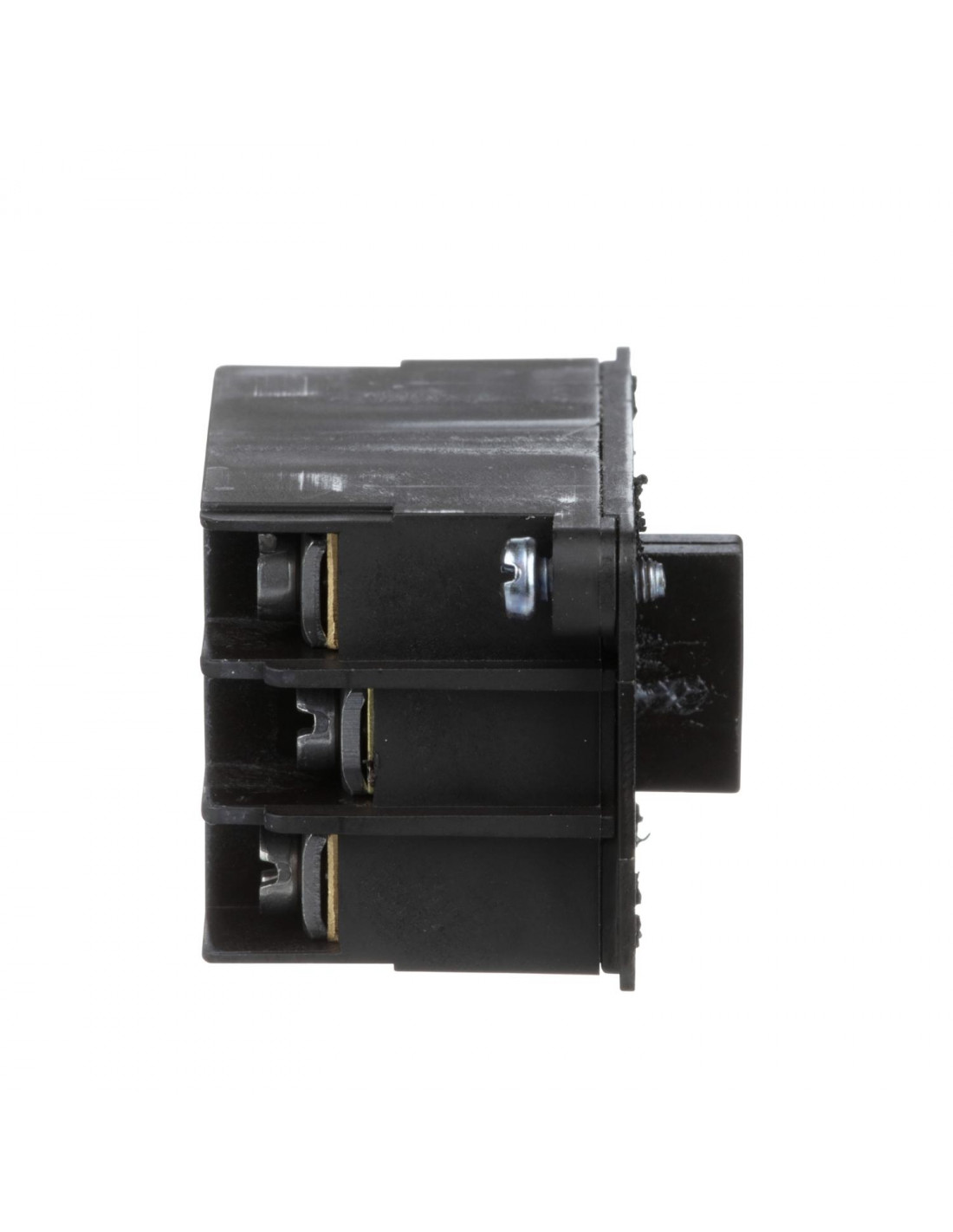

Harmony XAC bloc contact à rappel 1O+2F montage frontal 2 vitesse SCHNEIDER XENG1191

Harmony XAC

Bloc de contacts

XENG

Télécommande

2 vitesses

Unique

Rappel à ressort

XACA
XACA9…tête

1 "O" + 2 "F"

Montage avant

À action dépendante
Échelonné

Borniers à vis-étrier, 1 x 0,5…1 x 2,5 mm² sans embout
Borniers à vis-étrier, 1 x 0,5…2 x 1,5 mm² avec embout

1000000 cycle

A600 AC-15, Ue = 240 V, Ie = 3 A se conformer à CEI 60947-5-1 appendix A
A600 AC-15, Ue = 600 V, Ie = 1,2 A se conformer à CEI 60947-5-1 appendix A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A se conformer à CEI 60947-5-1 appendix A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A se conformer à CEI 60947-5-1 appendix A

10 A

600 V (degré de pollution 3) se conformer à CEI 60947-1

6 kV se conformer à CEI 60947-1

25 MΩ

18 N

10 A fusible de protection par cartouche fusible type gG

40 W DC-13 pour 1000000 cycle, cadence de fonctionnement <60 cyc/mn à 120 V, facteur de charge = 0,5 (inductive charge) se conformer à CEI 60947-5-1 appendix C
48 W DC-13 pour 1000000 cycle, cadence de fonctionnement <60 cyc/mn à 48 V, facteur de charge = 0,5 (inductive charge) se conformer à CEI 60947-5-1 appendix C
65 W DC-13 pour 1000000 cycle, cadence de fonctionnement <60 cyc/mn à 24 V, facteur de charge = 0,5 (inductive charge) se conformer à CEI 60947-5-1 appendix C

(21-22)NC
(33-34)NO_CL
(13-14)NO

0,04 kg
